Tauras-211 (ULPT-61-II-28) tume ilma halltoonideta pilt

[Scott]

Kas sa teleka sisemusest korralikud pildid saad teha?

...

Leidsin, midagi sellist?
http://www.rw6ase.narod.ru/00/twcb_/tauras211_9.jpg
uus http://www.rw6ase.narod.ru/index1/tw...auras211_9.jpg

Seal on veaaldis koht lampide (ka takistite, kondensaatorite) jalad, joodis võib praguneda jalaklemmi ümber, visuaalselt pole eriti näha.

http://moehobi.com/wp-content/upload.../02/TAURAS.jpg
http://moehobi.com/wp-content/upload.../02/tauras.jpg

[Pläsku]

Esimese asjana tekita korralik videosignaal, kus kõik sünkroimpulsid on olemas ja sööda see telekasse sisse nagu a1 soovitas, et näha oleks, et ekraanile tahab tulla arusaadav kujutis. Siis hakka edasi viga otsima, kui ei sünkroniseeru. Võib olla polegi midagi viga ja ilma korraliku signaalita teed tühja tööd. Teiseks, laotuses kasutada ainult 6Н1П lampe, 6Н2П võib seal üllatusi pakkuda. Võib olla oli see konkreetsest lambi eksemblaarist tingitud, aga õige lambiga asendamisel probleem kadus. Nimelt kunagi ühel telekal pärast pildi ette saamist üleval servas ekraanil omapärane tagasijooksu joon ja kuidagi seda ära ei saa, kõik sellega seoses asjad kontrollitud, ei midagi, muidu pilt igati korras. Lõpuks avastasin, et keegi oli vale lambi pannud.

[Shele]

Mul on mingi vana, isetehtud generaator, mis teeb ruudustikku. Vaatasin ossiga: töötab. Võin laenata.

[Punamytsike]

Kas sa teleka sisemusest korralikud pildid saad teha?

Siin albumis https://imgur.com/a/DJ6CYpe
Siin UHF ploki jootmine https://imgur.com/a/xRsfzKh Jootsin lahti täna ja panin silla PTK kahe klemmi vahele tagasi.

Pärast UHF ploki lahti ühendamist sain meeterlaine kanalitelt kätte Terra MT47 häälestustabeli. Järelikult oli SK-D-1 mul valesti joodetud. Tabel tundub kuidagi liiga suur, sisse suumitud. Või siis on see selline, mida pole varem näinud. Kas see on ehk hälvituspooli süü?

Teiseks, laotuses kasutada ainult 6Н1П lampe, 6Н2П võib seal üllatusi pakkuda.

Ah ei ma mõtlesin 6Х2П ehk 6H2P. 6N2P lampe mul 4. plokis pole.

Võin laenata.

Annan teada, kui vaja läheb. Aitäh!

[Pläsku]

Peaks nagu korras olema. Videomakil olid nagu samas mõõdus triibud kanalile häälestamiseks. Mis võib olla on see, et pildi mõõtmete poted paika kruttida, aga selleks peab olema kas ruudud või veel parem ring. Tavalise pildiga saab ka enam vähem paika.

[Scott]

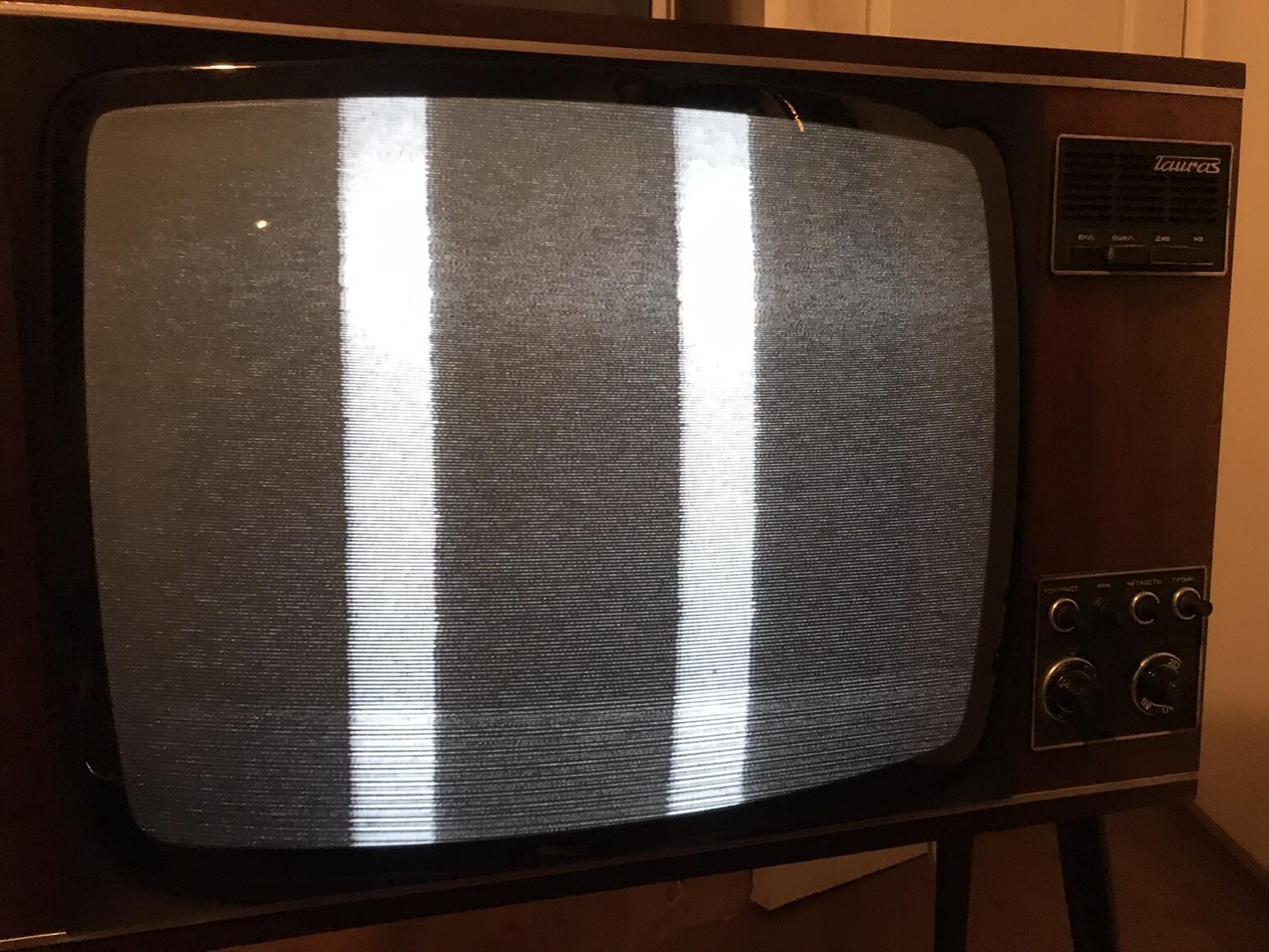

Need kaks valget triipu on mõõdus, kuid ekraanil pildiridade laius tundub ikka liiga jäme. Lase nüüd modulaatorisse videosignaal ja kui teler on korras, peab pilt ette tulema. Modulaatorit kontrolli igaks juhuks enne teise teleriga, ka kõige uuemal lameekraaniga teleril on analoogtuuner olemas.

[Punamytsike]

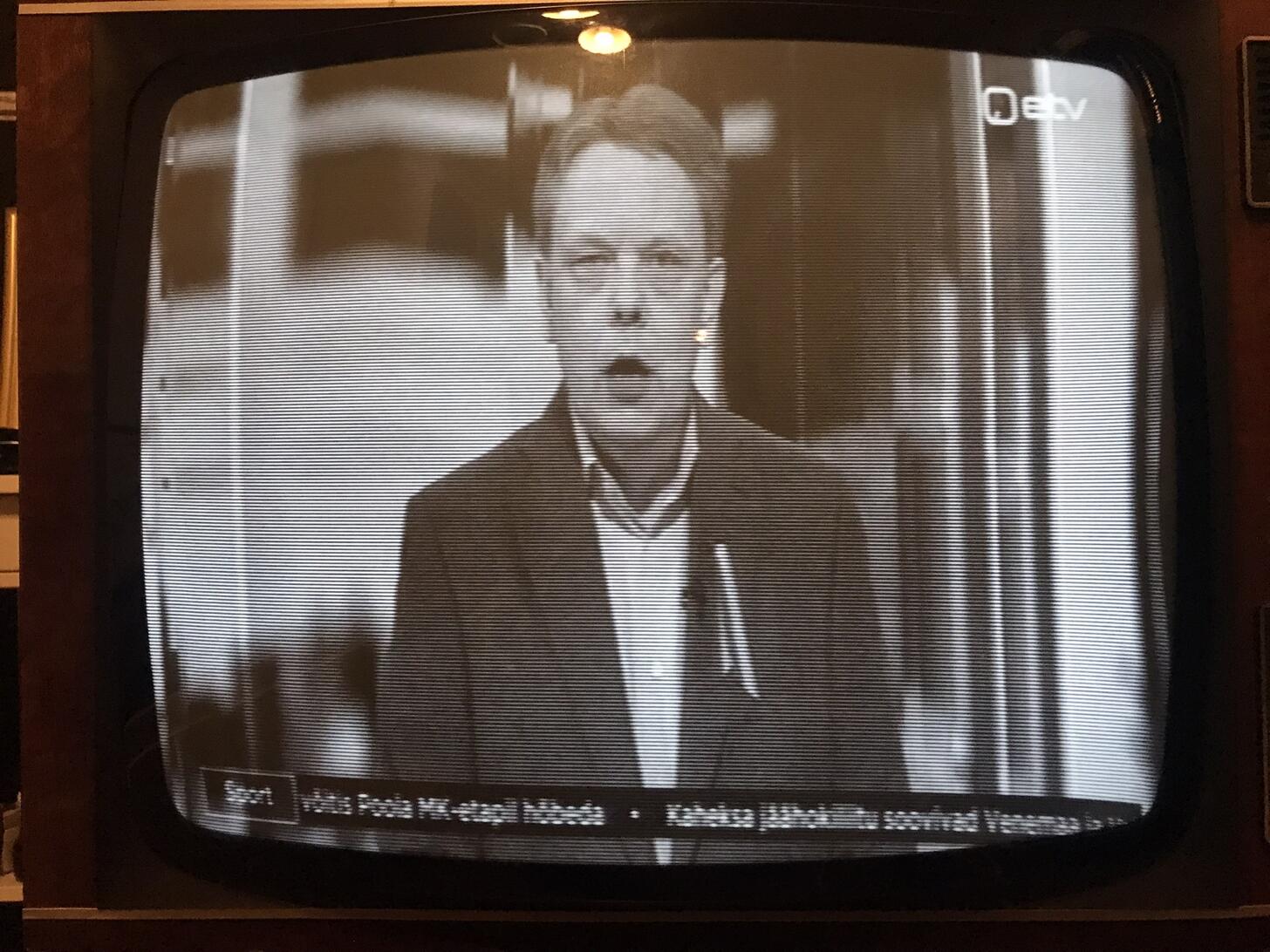

Hurraa! Sain pildi ette. Aga pilt on viltu, paremale poole kaldu. Ja küljelt nõgus. Keeratavad osad hälvitussüsteemil on varasema värvipleki järgi õiges positsioonis. Pean ettevaatlikult vaatama, kust hälvitussüsteem lahti tuleb, sest kineskoobi kael on ju õrnim koht.

[Pläsku]

Hälvituspoolid on klambriga fikseeritud, kruvi lahti keerata ja saab liigutada.
https://img2.goodfon.com/original/12...ektronnaya.jpg

[a1]

Vägev! Polegi ammu ETV-d kineskoobilt näinud
Enne hälvituspoolide kallale minekut soovitan raamatust sarnaste vigade tüüpvigu uurida.
Hälvituspoolide kallal sai omal ajal käidud ainult värvika kineskoopi vahetades (võibolla ei juhtunud lihtsalt vastavat juhust ette).

[Pläsku]

Siin tuleb kõigepealt potedest pildi lineaarsus ja kõrgus paika keerata ja natuke magnetitest ka keerata. Hea, kui selle testtabeli ette saaks, oleks hea lihtne reguleerida.

[urmas78]

Nüüd vaja vaid HD plokk ja värviplokk sisse panna.

[Punamytsike]

Vaatasin pooleteisetunnist filmi ja täheldasin, et pilt ajaga liiga kontrastseks tõmbub. Pilt ei lähe mitte tuhmiks, vaid halltoonid kaovad. Valged kohad säravad rohkemgi kui tavaliselt. Piisab vaid tsipa keerata heledust juurde, et halltoonid taas kõik nähtavale tuleksid. Tagasi algasendisse pannes aga endiselt liiga kontrastne. Kui keerata kontrast nulli, siis on kuulda kõlarist müra. Paistab, et ajaga muutub pildi kõrgus natuke lühemaks. Aeg-ajalt läheb pilt paigast ära ja siis tuleb частота строк nuppu edasi või tagasi keerata.

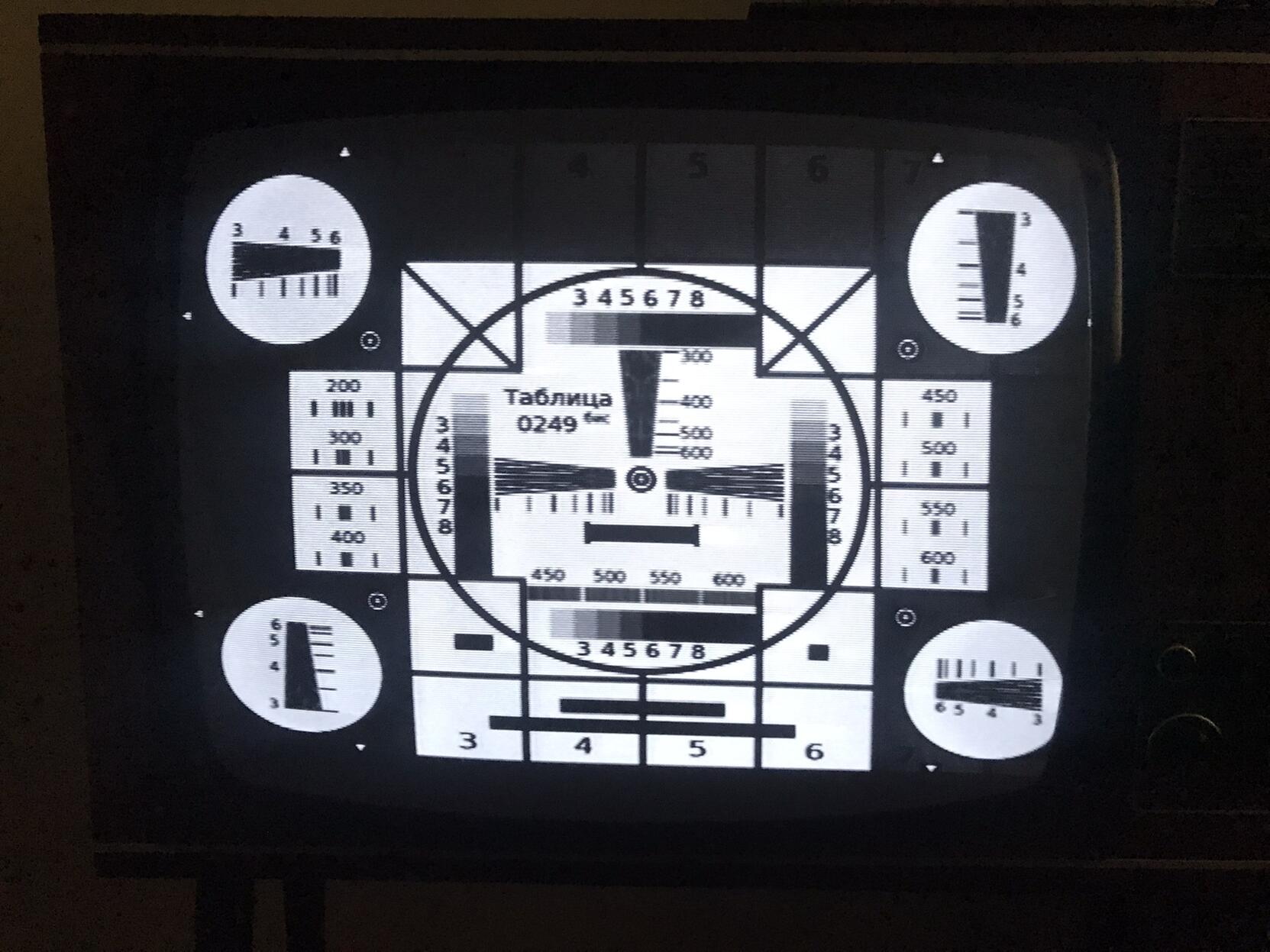

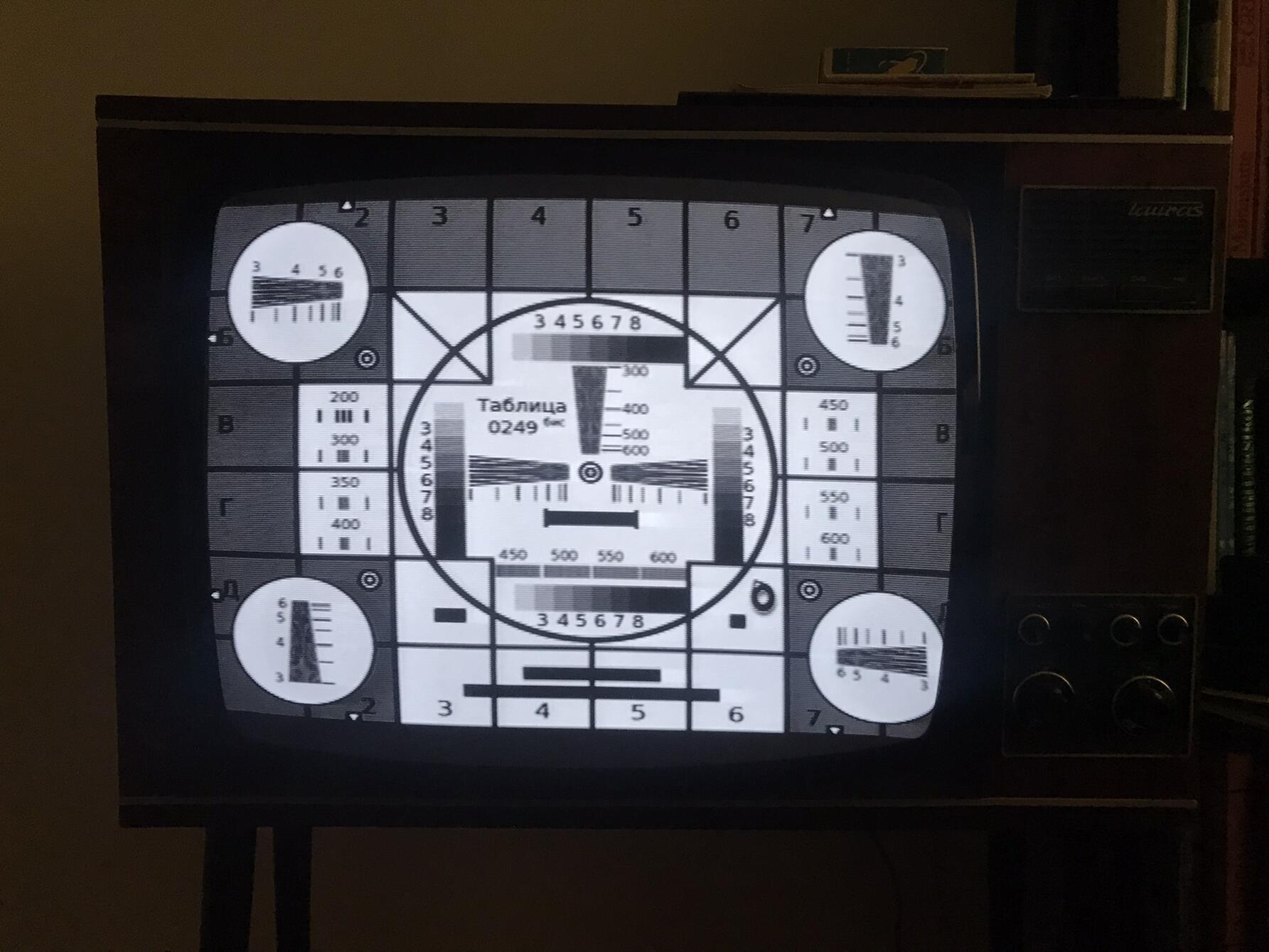

Häälestustabel 5 min pärast sisse lülitamist ja 30 min hiljem

Lopatini raamatus on kirjas, et pildi laius on õige, kui külgedelt paistab pool В ja Г tähte, mul размер по горизонтали laiemaks kruttida ei anna. Pusisin hälvitusega üksjagu, aga paremat tulemust ei andnud. Alumine parem nurk endiselt moonutatud. Pikemalt vaadates läheb ka parem külg kergelt nõgusaks (nähtav eelmise postituse piltidelt, kus Twitteri säuts ja Osila rääkimas). Küsiks veel siia otsa, et kas see on tavaline, et käivitamisel enne pildi ettetulekut see vedru, mis kineskoobi taha pingule tõmmatud, teeb värisemise häält nagu keegi oleks vaikselt jalgpalli löönud vastu traataeda?

[Scott]

Kas sul on võimalik pingeid monitoorida? Trafost peale alaldit ja silufiltrit ahelad.

Parema nurga moonutust saab muuta hälvituse äärel olevast ümmargust magnetit keerates, selleks vaja nelikant-kruvikeerajat.

Vedru ei tohiks häält teha. Seda saad liigutada-pinguldada enne sisselülitamist. Vedru ülesanne on tekitada massiühendus kineskoobi pealmise grafiidikihiga. Kui see ühendus katkeb, jääb kineskoobi anoodpinge "õhku" ja võib laheneda kahurisse.

[Punamytsike]

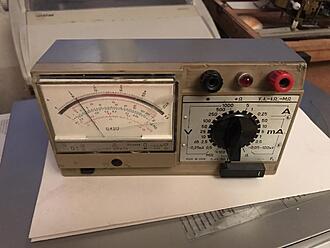

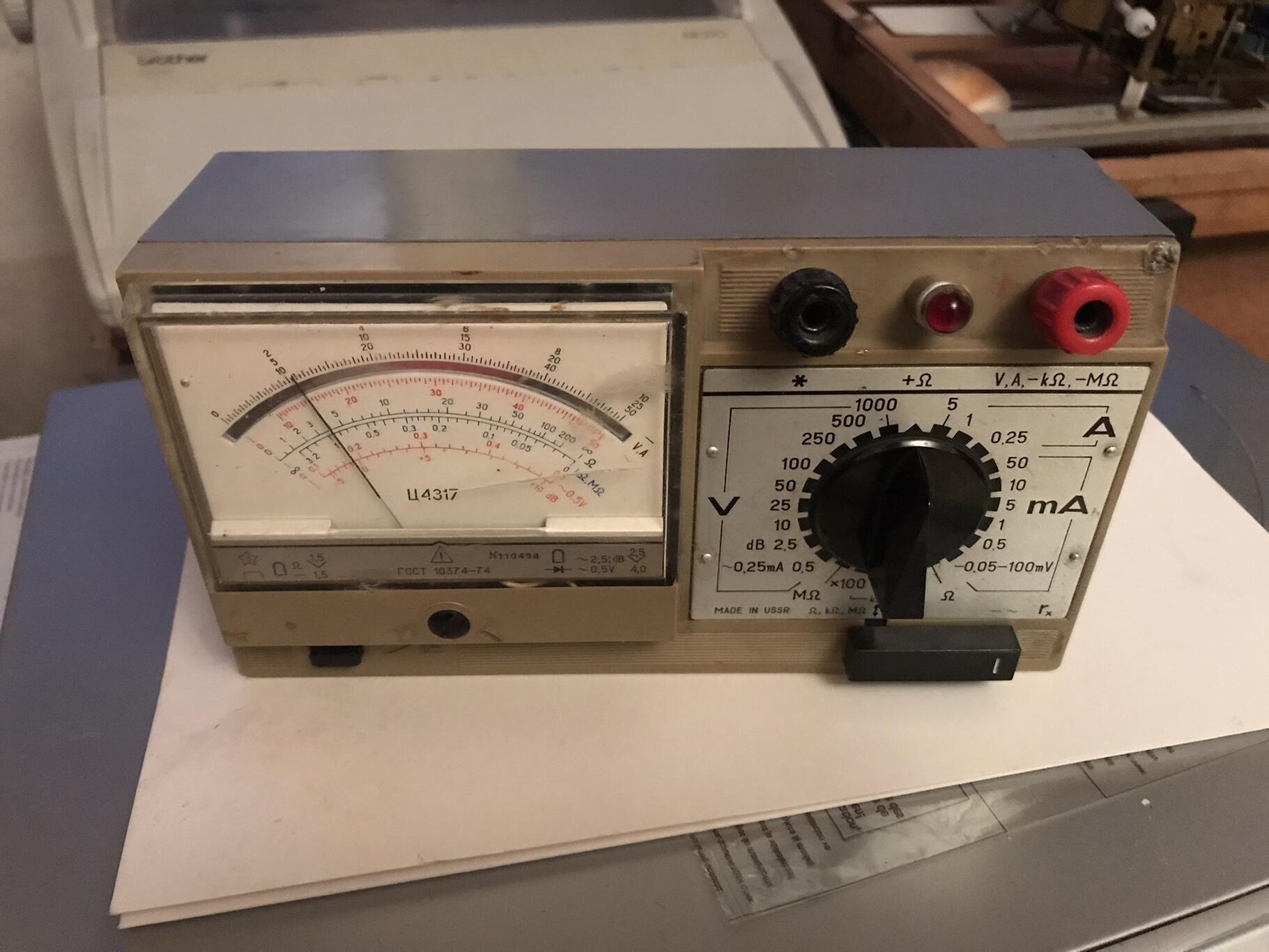

Mul on vaid tüüpiline punane multimeeter, juhtmete otstes nõelad, näpitsotstega juhtmeid pole ega ka voltmeetrit. Vaatasin vanavanaisa kappidesse ja leidsin ampermeetri ja veneaegse multimeetri, millel juhtmed kadunud. Seega momendil küll ei saa monitoorida.
Ma lugesin, et magneti jaoks peab olema isoleerainest see neljakandilise otsaga pulk. Proovisin noaga teritada puupulgakest õigesse suurusse, aga see paindus liiga palju. Need magnetid ka päris jäigad.
Vedru pole proovinud veel kohendada.


Arvan muidu, et seegi imeriist tahab kindlasti parandamist.

[Shele]

Magnetid on tavaliselt värviga fikseeritud. Tasub ehk atsetooniga pisut leotada. Kallutusmähis mustvalgel telekal liigub lihtsalt: ühe poova klambri kinnitust tuleb lõdvendada, Kunagi oli juhus, et keerasin kallutusmähised 180 kraadi ja telekas tuli panna jalad ülespidi. Põhjus selles, et õigetpidi vajus kineskoobi sees kütteniit vastu katoodi ja pilt oli hägune. Kui kineskoop oli teistpidi, siis vajus lahti ja pilt korras.
Ja magneteid ei pea keerama isoleerkruvikeerajaga.
