    Radiotehnika U101 INDIKAATOR

    Saaga jätkub..

    Mida kahtlustada võiks, kui u101 displei plaadil läbi kärsanud R3 ja R6. Peale vahetamist enam pilti ette ei anna üldse - kaitse põleb kohe läbi. Kärsanud takistitega oli pilt vaid sekundiks. ja siis läks läbi.. Toitealaldi lüüdid vahetatud, mõlemad dioodisillad samuti. Mis nende originaalväärtus on - skeem väidab 390R ja 20K
    Fixing stuff and building stuff.
  • olavsu1
    Liige
    • 05/2005
    • 2824

    #2
    Vs: Radiotehnika U101 INDIKAATOR

    seal on paar transi ka, kontrolli need üle. kui transid korras siis on too suur sitikas läinud.

    seal on üsna kergesti võimalik pistikud valesti ühendada ja siis on suits väljas.

    Comment

    • makerimages
      Liige
      • 02/2012
      • 207

      #3
      Vs: Radiotehnika U101 INDIKAATOR

      Kui transid peaks läbi olema, siis millistega neid lappida võiks?
      Fixing stuff and building stuff.

      Comment

      • Starfish
        Liige
        • 08/2009
        • 2294

        #4
        Vs: Radiotehnika U101 INDIKAATOR

        VD3, VD4 võiks kontrollida ja k157ud2 vajab äki vahetust.


        Esmalt postitatud makerimages poolt
        Kui transid peaks läbi olema, siis millistega neid lappida võiks?
        Võib plaastriga proovida... kuigi lõpuks ikka tuleb välja et on vaja uus, töökorras transistor asemele panna.
        http://hparchive.com/
        https://worldradiohistory.com/index.htm

        Comment

        • Svago
          Liige
          • 09/2013
          • 3151

          #5
          Vs: Radiotehnika U101 INDIKAATOR

          OP korrektsioonkondekas C4 võib vajada vahetust.

          Comment

          • makerimages
            Liige
            • 02/2012
            • 207

            #6
            Vs: Radiotehnika U101 INDIKAATOR

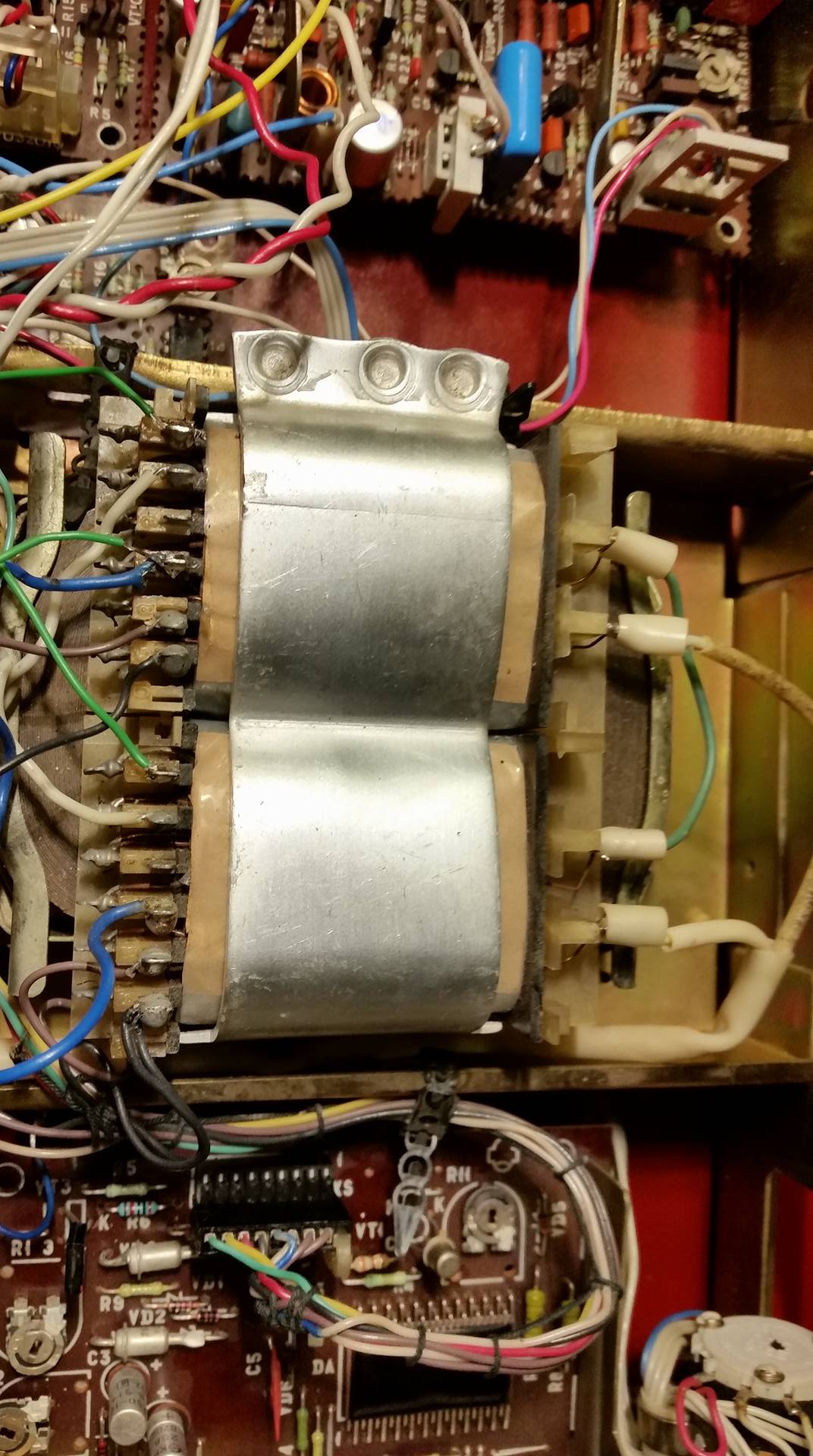

            Nii, käesolevaks hetkeks jõudnud järeldusele, et ilmselt on läbi Trafo.. Sisselülitamisel korraks hästi madal undamine ka sealt kosta, ja displei võtab ka hetkeks pildi ette. 1A peakaitse läheb läbi ka siis, kui kõigi plaatide toide eemaldada... Trafo väljanägemine selline, Tegemist ühe kiviga eelvõimendiga versiooniga..
            Click image for larger version

Name:	27140730_1581578225267765_1507801634_o.jpg
Views:	1
Size:	239,7 KB
ID:	870982

            Mis pidi selle mõõtmisele ja testimisele läheneda võiks, mis klemmipaaridelt pinget mõõta? Ning kust saaks vajadusel uut võimalikult vähese vaevaga?
            Fixing stuff and building stuff.

            Comment

            • vasaraonu
              Üldmoderaator
              • 12/2007
              • 1874

              #7
              Vs: Radiotehnika U101 INDIKAATOR

              Esmalt postitatud makerimages poolt
              Nii, käesolevaks hetkeks jõudnud järeldusele, et ilmselt on läbi Trafo.
              Trafo ja võimendiplaatide vahel on kusagil alaldusdioodid. Kas need on korras? (kuigi on vahetatud, nagu eespoolt lugesin).
              Kui trafo sekundaarmähiste koormused kõik lahti ühendada, kas siis ka kaitse läheb läbi?
              Keegi pole targemaks muutunud sellest, et mind lolliks peab.

              Comment

              • a1
                Liige
                • 02/2003
                • 1946

                #8
                Vs: Radiotehnika U101 INDIKAATOR

                Seal alaldite plaadi peal olid vist ka lõppvõimude aladi 4A kaitsmed, mis võiks korra välja võtta.
                Siis jääb ainult +-31V alaldi koos järgnevaga vahetult trafo külge.

                Esmalt postitatud makerimages poolt
                ... displei plaadil läbi kärsanud R3 ja R6. .... Mis nende originaalväärtus on - skeem väidab 390R ja 20K
                Võta õige skeem ette ja vaata, ei tasu pimesi kõike uskuda.

                Comment

                • Starfish
                  Liige
                  • 08/2009
                  • 2294

                  #9
                  Vs: Radiotehnika U101 INDIKAATOR

                  See on siis Y7101 või oli Y101 mõlema versiooniga.
                  Teise skeemi järgi on need 62Ω, see skeem, millel indikaatori plaadil op.võimu pole.
                  http://hparchive.com/
                  https://worldradiohistory.com/index.htm

                  Comment

                  • makerimages
                    Liige
                    • 02/2012
                    • 207

                    #10
                    Vs: Radiotehnika U101 INDIKAATOR

                    Kusjuures, indikaatori opvõimuta skeemi ei õnnestu mitte ingliskeelsest googlest leida. Kas saaksid palun linkida?
                    Fixing stuff and building stuff.

                    Comment

                    • fre
                      Liige
                      • 02/2004
                      • 3814

                      #11
                      Vs: Radiotehnika U101 INDIKAATOR

                      Googlesse схема индикатора радиотехника У-101
                      ja midagi tuleb...
                      Elektroonika töötab suitsu baasil.
                      Tähendab - igasse detaili on doseeritud täpne kogus suitsu.
                      Kui mõnest suits välja lasta, siis värk enam ei käi.

                      Comment

                      • olavsu1
                        Liige
                        • 05/2005
                        • 2824

                        #12
                        Vs: Radiotehnika U101 INDIKAATOR

                        Esmalt postitatud makerimages poolt
                        Kusjuures, indikaatori opvõimuta skeemi ei õnnestu mitte ingliskeelsest googlest leida. Kas saaksid palun linkida?
                        palun:

                        Comment

                        • Starfish
                          Liige
                          • 08/2009
                          • 2294

                          #13
                          Vs: Radiotehnika U101 INDIKAATOR

                          djvu, veel lõppvõimu ja phono korrektori skeem.
                          https://yadi.sk/d/qRxFBfr8tCjNN

                          Toiteploki skeemis viga! (R1), mõnel skeemil on lõppvõimu signaali sisendi pesa nummerdus vale, vigasi leidub veel...
                          viimati muutis kasutaja Starfish; 21 January 2018, 07:47.
                          http://hparchive.com/
                          https://worldradiohistory.com/index.htm

                          Comment

                          • olavsu1
                            Liige
                            • 05/2005
                            • 2824

                            #14
                            Vs: Radiotehnika U101 INDIKAATOR

                            Esmalt postitatud Starfish poolt
                            djvu, veel lõppvõimu ja phono korrektori skeem.
                            https://yadi.sk/d/qRxFBfr8tCjNN

                            Toiteploki skeemis viga! (R1), mõnel skeemil on lõppvõimu signaali sisendi pesa nummerdus vale, vigasi leidub veel...
                            pane uploadi või kuhugi normaalsemasse kohta. küll oli ästi ära peidetud nõks kuidas selle sealt kätte saab.

                            Comment

                            • Starfish
                              Liige
                              • 08/2009
                              • 2294

                              #15
                              Vs: Radiotehnika U101 INDIKAATOR

                              See pole minu, täiesti suvaline.
                              Üleval paremal on скачать.


                              *
                              Siin on valik skeeme + manuaalid, mis ma arvutist leidsin.
                              https://1drv.ms/u/s!AnS2DnIFINqHhFHEWKIZwGXlSOSJ
