Toroidtrafo otsinguil

[Tikk]

Valgusti trafo, tundub, et primaar on otsad andnud. Toitepinge 230V, väljund 12V, võimsus 300VA. Oomipood hetkel ei paku. Palun soovitage, Eesti müüjaid, kuna gabariidid tahaks enne ostu väga täpselt selgeks saada. Katkise trafo taastamine vist ulmeline?

[A.R.]

On siiski võimalik ka uued mähised.
Tartus OLI mitu kohta kus mähiti.
Vast katsuks Vasara 25. Seal on mootorid aga oli vist ka trafosid näha.
Kui EI, siis nemad peaksid teadma kus saab.
***
Saab ka ISE mähkida
Oomist leiab uut primaari traati.
12 V 25A on ka saadav.
**
Võiks ka mõni sobida:
https://www.oomipood.ee/product/sear...afo%20300W&s=2

!2 V saab lisamähisega kohendada.

[Matis]

Valgusti trafo, tundub, et primaar on otsad andnud. Toitepinge 230V, väljund 12V, võimsus 300VA. Oomipood hetkel ei paku. Palun soovitage, Eesti müüjaid, kuna gabariidid tahaks enne ostu väga täpselt selgeks saada. Katkise trafo taastamine vist ulmeline?

Taastamine ei pruugi olla võimatu, pigem tüütu. Tänapäeva trafodel on termokaitse primaari sokutatud ning paar trafot on selle välja vahetamisega(jätmisega) tööle hakanud. Selle kätte saamiseks on tulnud küll sekundaar maha kerida (ja pärast peale tagasi) aga see pole midagi võimatut.

[Tikk]

Sildil on termokaitsme tingmärk tõesti. Tundub, et see on mitte isetagastuvat tüüpi. Aga kui trafo külmikusse pista?

[urmas78]

Termokaitse ei tagastu, isegi mitte külmikus. Ühekordne, ainult katkeb.

[radiotehnika35]

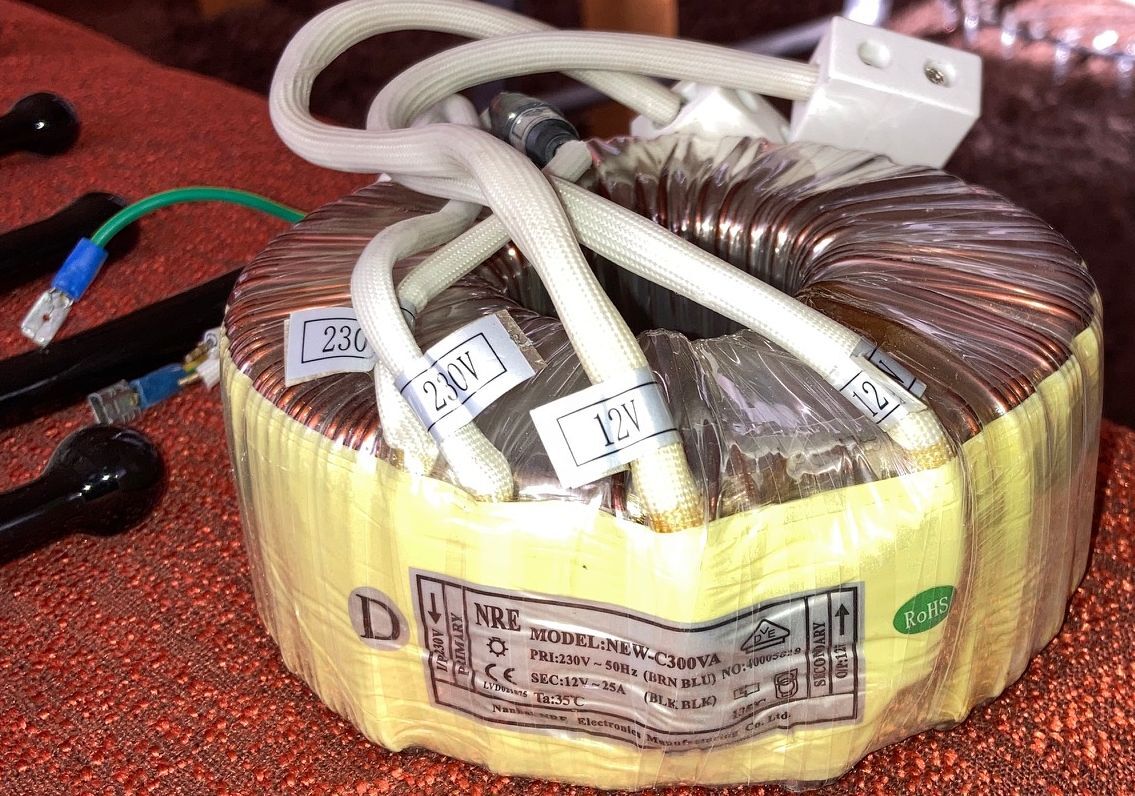

On niisugune:
https://m.aquamarket.ru/good/25096

122mm läbimõõt väljast, 48mm seest ja 55mm kõrgus, 230V prim. , 12,2V sekundaar, uus.
50€

[W@ldur]

https://effex.ee/et/transformaatorid...roidtrafo.html

[Tikk]

https://effex.ee/et/transformaatorid...roidtrafo.html

Hea link!
Aga, mis on lingil olevaga ja sellega vahe? Sekundaarpinge erinev, aga kas on vahet, kumba valida? https://www.lemona.ee/toroidtrafo-ts...25a-indel.html

Leisin vastuse(d) ülesse: http://www.indel.pl/gb_sp_prod.html

Tänud kaasamõtlejatele

[A.R.]

Sekundaarpinge erinev, aga kas on vahet, kumba valida?
***
12 V ja 300W puhul on sekundaaris ca 20 keerdu.
Vüib teha lisamähise 1-2-3 keerdu ja liita see kas liitmisena või lahutamisena.
Nii aab täpsemalt selle mis vaja.

[Starfish]

Vüib teha lisamähise 1-2-3 keerdu ja liita see kas liitmisena või lahutamisena.
Nii aab täpsemalt selle mis vaja.

Kas see lahutamine mitte lühiskeerdudega sarnast olukorda ei tekita ?
Suure tarbimisega on see mõistlik tegevus?
Mähise sisetakistus sedasi ei vähene isegi kui pinge saab madalam olema.

[radiotehnika35]

12 V ja 300W puhul on sekundaaris ca 20 keerdu.

Ega ikka ei ole küll.
Tunduvalt rohkem keerde on 300VA trafo puhul. Primaar oleks selpuhul ca 400 keerdu ja 300VA trafot ei ehita keegi mingi naljaga niivähese primaarkeerdude arvuga, kui teeks ei oleks niisugustele trafodele turgu sest niisugune südamik maksaks essukanti.

OT: Isegi suure varuga südamikuga Estonia 010 lõppvõimu trafol on 812 keerdu primaarmähisel. Mõõtudelt on see analoogne tänapäevaste 500-600VA trafodega aga reaalselt näiteks https://ee.farnell.com/multicomp/mct...33028?st=500va on sellega võrreldes füüsiliselt isegi nigelam (traatide läbimõõte arvestades).
Ka ei ole vastassuunda keritud lisakeerud hea mõte.
Lisaks ei ole 12V halogeenidel mingit vahet kas toidad neid 12V või 11,5V pingega, pigem eluiga lampidel pikeneb aga neid Indeli plastkopsikus halogeenlambi trafosid näinud ja proovinud siis nimikoormusel langeb pinge veelgi. 300VA oli koos korpuse ja epoga 2,9 kg ehk siis paarsada grammi tegelik trafo mass kergem kui avatud trafode puhul, 300VA normaalse toroidi puhul rusikareegel, et mass kuskil 3kg +-mõnikümmend grammi. Tänasel ajal ilmselt kokkuhoid materjalidelt aga samas kokkuhoid saab olla vaid paremat südamikku kasutades või siis mähiselt - ka seda juba nähtud, et alumiiniumit kasutatakse, selpuhul midagi võidab kuid peaks kasutama oluliselt jämedamat traati aga sellega kiputakse patustama.

[A.R.]

Ega ikka ei ole küll.
Tunduvalt rohkem keerde on 300VA trafo puhul.

Võtsin arvud tavalise trafo arvutusest ja ajasin nädalaga arvu segi.

Isotamme Raadioamatööri raamatu järgi oleks:
300 W 12 V 25 A oleks 29,58 keerdu 4,6 diam traati.
Mul on laual üks suurem toroid ja sinna saab neid keerde vajadusel lisada või maha võtta.
Kasutan paljukiulist ühesoonelist maandustraati. Võib ka nii.
Töötab.

[radiotehnika35]

Isotamme Raadioamatööri raamatu järgi

Mis seal täpsemalt kirjas on? Kindel, et see arvutus on toroidi kohta?
Kui on siis oleks huvitav näha, mis seal veel on - endal seda raamatut ei ole.

Mulle tundub, et need numbrid pigem ühilduvad mantelsüdamikuga trafole, vähemalt kui standardvalemi järgi lähtuda. See annab suure ristlõikega südamiku, ca 21-22cm2 aga tänapäeval pigistatakse samast südamikust topeltvõimsus välja. Suure vooluga trafodel niivõrd jämedat traati nagu mainitud 4,6mm kasutada ei ole tarvis, tavaliselt on neil mähis keritud mitme peenema traadiga ja see omakorda lubab kasutada palju kõrgemat voolutihedust. 4,6mm traat annab ca 1,5A/mm2 kohta mis tundub olevat ka väga algupärane lähenemine, kommertsis need arvud on palju suuremad. Mul ülal viidatud trafo on mitme traadiga sekundaariga, mõõta natuke keeruline läbi kile aga midagi 2mm kandis ja 2 või 3 traati paraleelselt. 1,5A/mm2 kohta on muidugi eluiga arvestades hea lähenemine aga praktikas on see raiskamine - kusagil eriti karmis keskkonnas 100% püsiva koormusega töötava trafo puhul ehk mõeldav.

Toroidi puhul on niisuguse ülaloletatud ristlõike puhul tegu u. 1+kVA isendiga (sõltuvalt südamiku geomeetriast). 400 primaarkeeruga on 300VA kergelt võimalik aga need on tavaliselt madala profiiliga ja suure välisläbimõõduga või veel suurema läbimõõduga "kitsa/madala" (suure keskavaga) teraskeha profiiliga trafod, toroidi keerud on kohati ebaloogilised, näiteks võib olla sõltuvalt südamiku mõõtudest kahe 100VA trafo keerdude arv väga suuresti erinev. Mida suurem on südamiku väline pindala (mitte ristlõige) seda suurem võimsustihedus - jahutuspind on üks nüanss. 5kVA hea toroid näiteks kaalub ca 40kg, väline mõõt 290mm, kõrgus 150mm, samas madala profiiliga toroid sama võimsusega mass poole väiksem aga läbimõõt väljast ligi 400mm ja kõrgus ca 60mm.

[Shele]

Õige märkus: toroid ongi omaette nähtus. Abi peaks saama L. Abo raamatutest.

[radiotehnika35]

Raadioseadmete üksikosad vist tõesti oli mingi lihtsustatud osa ka toroidi kohta.
