attiny841

[taimo63@hot.ee]

Küsimus kompetentsematele: Kas on normaalne et kontrolleri analoogsisenditeks progetud ühel otsal on testriga mõõtes ala 0.35v pinge kuigi skeemist sinna pinget peale ei tule(katkestatud), nimelt kahtlustan kontrolleri viga.

[ci139]

Vs: attiny841

mida ma praegu teen

• https://www.microchip.com/wwwproducts/en/ATtiny841
• http://ww1.microchip.com/downloads/e..._Datasheet.pdf
  • pg. 55 :: 10. I/O Ports
  • pg. 61 :: Figure 10-6. Alternative Port Functions ← sellest targemaks
  • pg. 139 :: 16.8 Analog Input Circuitry ← sellelt andmelehelt vist ei saa ( pullup/-dn peaksid andma _m_i_n_g_i_ eelpingestuse ??? )

[ci139]

Vs: attiny841

. . . mulle jäi meelde et 0.53v -- aga ma ei viitsi praegu ümber teha ↓ teoreetiliselt on võimalik .. mis tege'lt on -- siga ka ei ütle ↓


__________________

mida c1139 oma postitustega taotleb, on arusaamatu

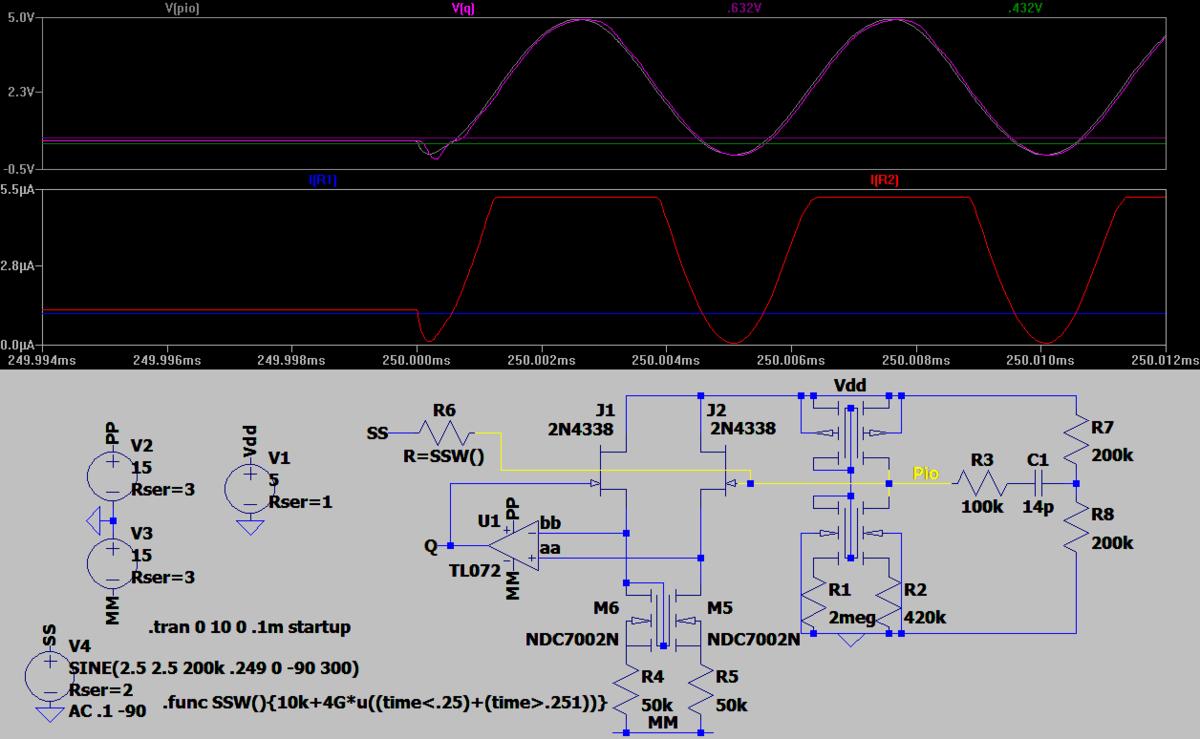

-- ma arvasingi et võiballa tekib siin küsimuse kohti --- selgituseks :

• kõik mis jääb koos mosfetidega paremale on mitte eriti täpne kontrolleri AD sisendi ekvivalent
• juhul kui kasutatava multimeetri sisend takistus on võrreldav AD sisendi omaga võib kasutada pinge mõõtmiseks vasakpoolset j-Fet'idega ja suvalise kiire slew rate'iga op võimendit või lihtsalt j-Fet sisendiga op võimendit (mille sisendtakistus on tavliselt T(era)Ω suurusjärgus)
• R6 emuleerib simulatsioonis lülitit lubades sisendisse signaali SS 250ms kuni 251ms -- illustreerimaks et olenemata madalast mõõtepingest suudab selline sisend lugeda 0..5V peak-2-peak signaali ka sagedusel 200kHz ja rohkem
• põhimõttelisel saad testida pordi "lühist" andes sinna läbi 10k tak'i pinge peale ...

[martinj]

Vs: attiny841

Küsimused teemaalgatajale.
1. Kas pordist lugemine (analoog) toimib ?
2. Kas see pinge on mõõdetud olukorras kui ots on elektriliselt lahti ?

Kui jah, siis on asi normaalne. Sisendtakistus on hästi suur ja sestap võib see ülekostvuse tõttu korjata kõikvõimalikke parasiitlaenguid.

mida c1139 oma postitustega taotleb, on arusaamatu. Ma oskan ka LTSpice kasutada.
