Transistorite baasil relee

[pois11]

Oleks sarnast lahendust vaja ja pole aega oodata? Millise transitoriga teha? 3,3V plussi tuleb signaaliks ja lülitav peaks olema pluss ots.

https://www.ebay.com/itm/400W-High-Power-Switch-Module-MOS-Effect-Field-Transistor-Trigger-DC-5V-36V-New/142610618887?hash=item2134415a07:g:TGsAAOSwCU1YyRG N

[A.R.]

Vs: Transistorite baasil relee

Oleks sarnast lahendust vaja ja pole aega oodata?
Millise transitoriga teha? 3,3V plussi tuleb signaaliks ja lülitav peaks olema pluss ots.

Ega ootamine ei lahenda ka.

1. Mida on vaja lülitada?
Pinge, vool, kiirus.

2. Lülitab pinge 3,3V
Lubatav vool?

Vastavalt nendele väärtustele valid.
Sina tead millised need on.

[pois11]

Vs: Transistorite baasil relee

Katsetasin nv erinevaid variante aga vist tuleb releega asi lahendada. Ideaalist oleks tahtnud ilma releeta, sest siis ei hakkaks pidev plõksumine häirima. Ehk on eluiga ka sel viisil pikem.

Lühidalt siis: Mul on toite ahel 24V, sealt muudan pinge 6V peale (kasutan L7806CV). Edasi saab 6V toite hiina PIR sensor ja kui toimub liikumine siis on väljundis 3,3V (väljundi vastupidamine koormusele on olematud). Nüüd mul oleks vaja, et 3,3V muutuks tagasi 24V, sest signaal jõuab mitsubishi kontrolleri sisendisse.
Hetkel käepäraste ja olemasolevate vahenditega sai ikka releega asi lahendatud. Kasutasin transi TIP127 ja 3V mini releed, kasutades eeltakistit. (valisin meelega kõige väiksema relee mis saada, et oleks hääletu) Sealt siis lasen läbi kontaktide 24+ kontrolleri sisendisse. Ideaalis tahaks ilma releeta aga hetkel ei suuda toimivat aga samas lihtsat lahendist leida.

[a1]

Vs: Transistorite baasil relee

Tundub, et midagi sellist on vaja kokku panna:

[pois11]

Vs: Transistorite baasil relee

Võin ajaviiteks homme paar NPN (tip122) osta. PNP (tip127) on olemas. Mis R3 ja R2 väärtuseks panen? Umbes 5-6K

[A.R.]

Vs: Transistorite baasil relee

Võin ajaviiteks homme paar NPN (tip122) osta.

Katsu enne kindlaks teha mis peab toimuma.
Kui sisendis on kõrge pinge (3,3V) siis milline pinge on väljundis?
Kui sisend on madal, mis pinge siis on väljundis?
Või on väljundis vaja hoopis voolu?

Nendest asjadest sõltub vajalik skeem.

On sellised programmid, simulaatorid. Siin oli hiljuti nende tutvustus.
Seal saab testida kuidas skeem käitub.
Ja ei pea alustama poes käimisest.

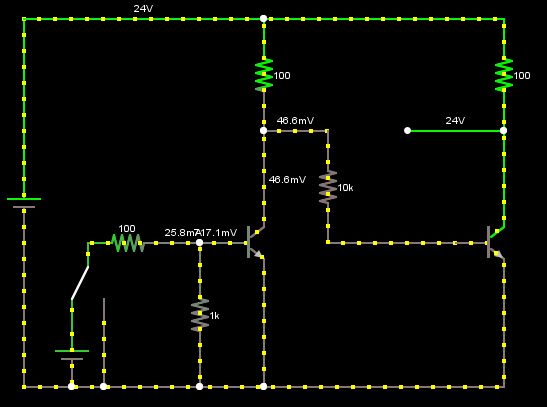

Üks hästi lihtne näide.

[Starfish]

Vs: Transistorite baasil relee

Mis R3 ja R2 väärtuseks panen? Umbes 5-6K

R3 ja R2 võivad olla võrdsed või R2 suurem, R3 ei tohiks olla suurem kui 10x sisendi takistusest.
