Estonia Stereo põhimõtteskeem

[rakiem]

Tarvis oleks Estonia Stereo skeemi, oleksin väga tänulik!
Mitte "kõrgklassi stereoradioolad", seal pole kõike vajalikku.

[Pläsku]

Vs: Estonia Stereo põhimõtteskeem

Kas see sobib? http://www.rw6ase-dok1.narod.ru/arhi..._st_instr.djvu

[rakiem]

Vs: Estonia Stereo põhimõtteskeem

Sobib, tänan!

[margusten]

Vs: Estonia Stereo põhimõtteskeem

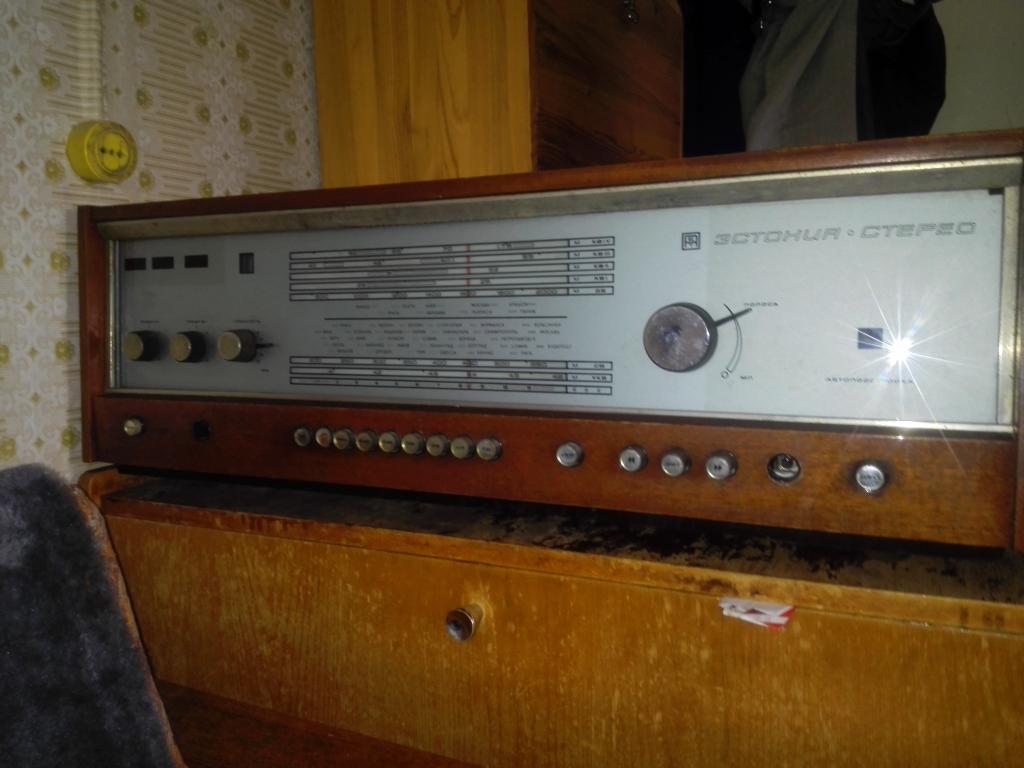

Sain omale ka sellise. Otsast lõpuni lampide peal. 2 FM plokki sees, kus kohast ümber lülitatakse veel ei tea.
Muidu isegi võttis hääle sisse vanake aga poted hirmsasti ragisevad. FM isegi tuli.
Mootoriga keerab jaama peale ja puha.

[kruvike]

Vs: Estonia Stereo põhimõtteskeem

ymber lylitamine tehti sellistel MA (magnetantenn) lyliti taha v6i pandi kusagile lisalyliti.
sorry, mul pole tapitahti siin arvutis.

[TeeTL]

Vs: Estonia Stereo põhimõtteskeem

Otsast lõpuni lampide peal. 2 FM plokki sees, kus kohast ümber lülitatakse veel ei tea.

Miks ja kuidas 2 plokki - eraldi vene ja lääne sagedusele? Kas paigutatud ühe jaamahäälestuse nupu/võlli peale või on teisel eraldi?

[margusten]

Vs: Estonia Stereo põhimõtteskeem

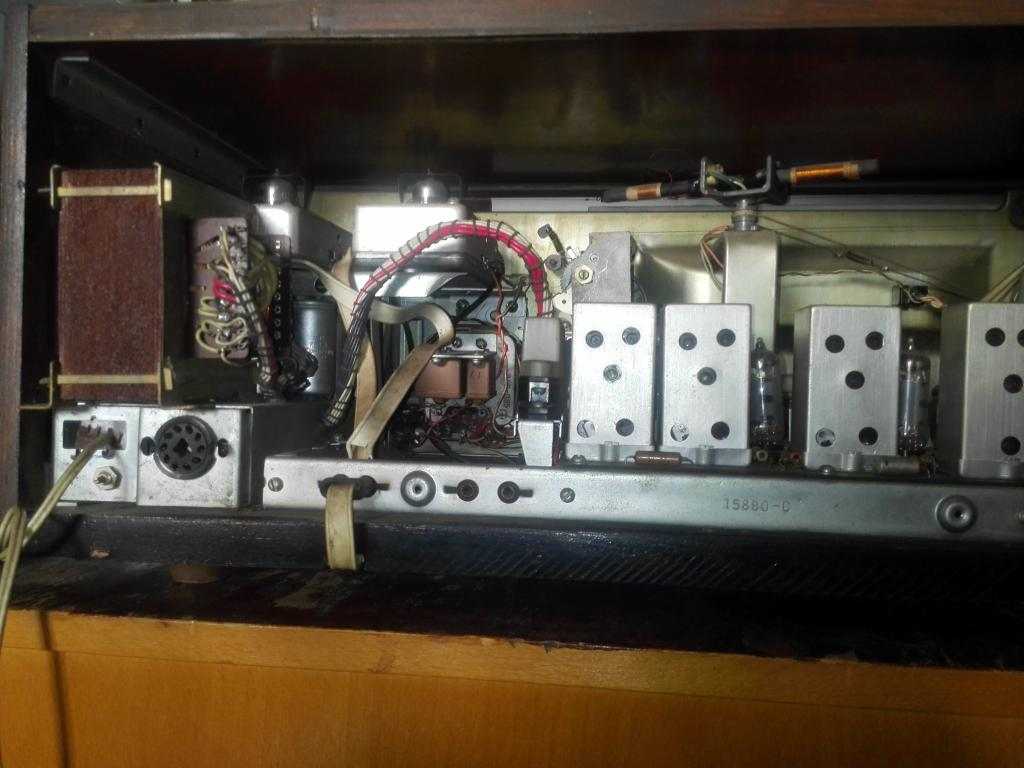

2 plokki jah nagu pildilt näha, kõik ühe nupuga keeratavad. Mootor lausa keerab ise, eelmise sajandi ime.
Esipaneelile on tehtud 2 lisaauku, ühes din5 pesa teises vist olnud lüliti.
Peab ta sealt kestast välja kiskuma kõigepealt eks siis näeb rohkem.
