Radiotehnika U-101 üldskeem

[inky]

Tere.Leidsin üles oma kauaaegse võimendi kuid vigu sel suht rohkesti.Kuskilt lühisesse lastud ja viga suht raske leida(voolu sisse ei võta,kaitsmed terved ja viga ei leia) Seetõttu paluksin kerget abi-otsin üldskeemi kuid ei leia kuskilt....ehk leidub ikkagi?

[tiidu93]

Vs: Radiotehnika U-101 üldskeem

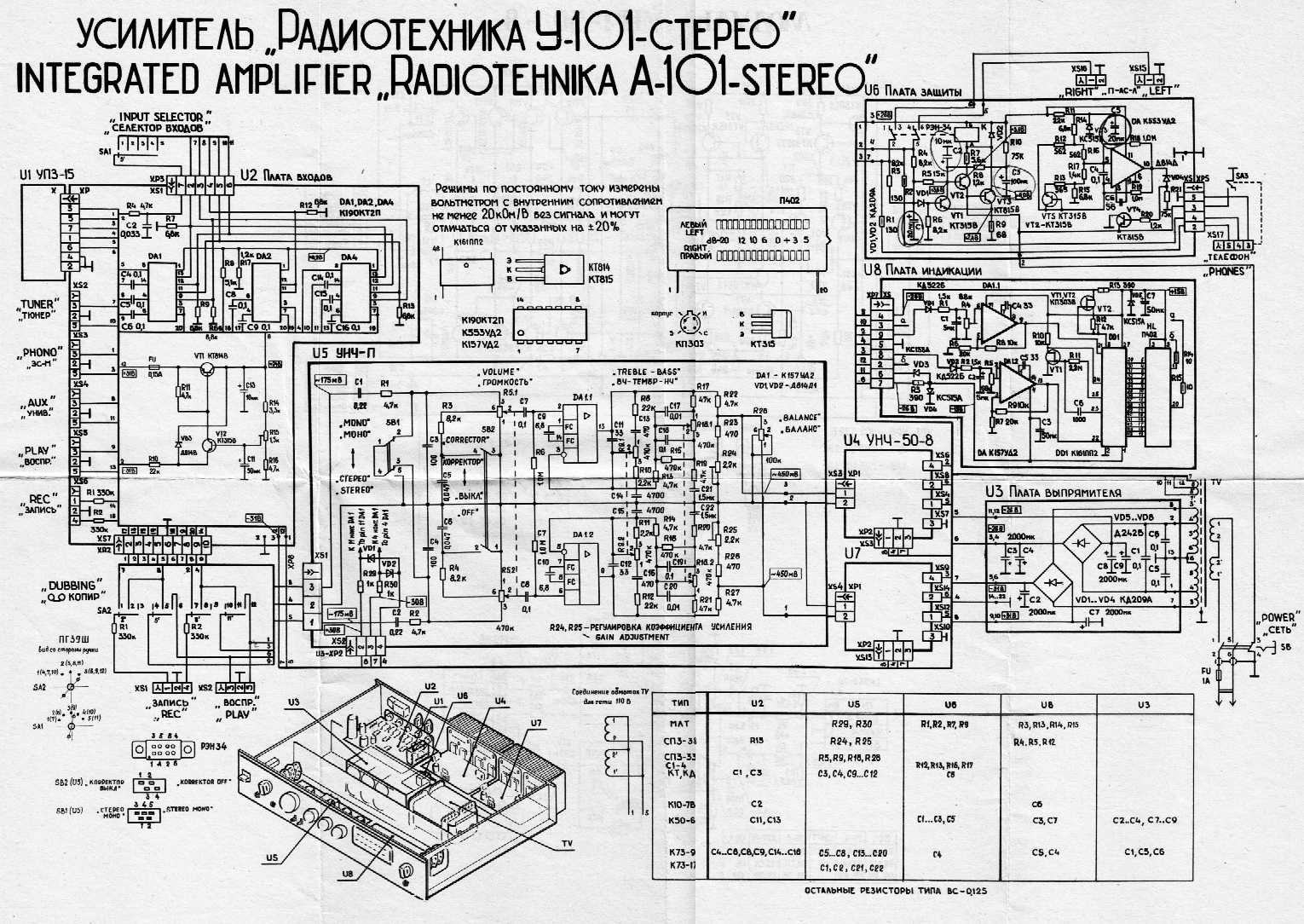

Teed nalja eks? http://www.upload.ee/image/1455338/R...hnika-u101.png
Googlisse kirja ja kohe olemas..

[Starfish]

Vs: Radiotehnika U-101 üldskeem

Trafo andmed, komponentide andmed plaatide kaupa...

http://www.rw6ase-dok1.narod.ru/arhiv/radiotehnika_u101instrr.djvu

Postitus #11 all on rar fail. (skeemid)
http://forum.cxem.net/index.php?showtopic=39510

*mõlemad vajavad avamiseks djvu-d

[inky]

Vs: Radiotehnika U-101 üldskeem

Tänan.Olen alles algaja elektroonika alal seetõttu ma ka nalja tegelikult ei teinud....targem mees kõrvale õpetama ja ehk saan korda...tänud abi eest

[radio]

Vs: Radiotehnika U-101 üldskeem

Siit on tõesti hea vaadata, mis kuhu läheb ja kas lüütide polaarsused, mahtuvused ja kõik mis vaja õige on.

[radio]

Vs: Radiotehnika U-101 üldskeem

Tere. Äkki keegi saaks aidata. Skeemid siin kõik olemas, kuid hetkel olev arvuti ei ava teatud faili. Oleks kiiresti vaja teada Radiotehnika Y-101 grammoploki kahe ülemise kondka polaarsust. Kas eksin, kui arvan et plus all ja miinus üleval (kondekad 10V 20mkf)

[radio]

Vs: Radiotehnika U-101 üldskeem

Tere. Saan aru, et see küsimus ei meeldi kellelegi, kuid ega ma muidu ei küsiks kui vaja ei oleks. Nimelt õhtul koju jõudes on mul sahtlis pea terve brosüür täis neid skeeme, kuid just oleks praegu kohe vaja.

[Jeekim]

Vs: Radiotehnika U-101 üldskeem

Kui kolme tunni jooksul pole õnnestunud "paigaldada" Djvu View, siis tõesti, küsimus ei meeldi kellelegi.
Mis aga puutub neisse "kahte ülemisse kondekasse", siis laenan tuntud interneti-tegelaselt lause: need rohelised, seal vasakul?
Nendel "kahel ülemisel" on tähis, millele meie vabas riigis pole mingit takistust viidata (ja ploki number tuleb ka kasuks). Vastus oleks saabunud juba 14:15.

[radio]

Vs: Radiotehnika U-101 üldskeem

Tere. Grammoblokk üldselt on ainult 1 võimus, kui õigesti aru saan. Blokk YP3-15 (UPS-15) Ja tähis ju minul kirjas , need kondekad lüüdid 10V 20mkf. Aga jah tööarvutisse ei pane ise muid programme, peale nende mis olemas. Tänan Teid vastuse eest.

Võlusõna Palun aidake.

[Jeekim]

Vs: Radiotehnika U-101 üldskeem

Kohe.

[Jeekim]

Vs: Radiotehnika U-101 üldskeem

[radio]

Vs: Radiotehnika U-101 üldskeem

Tänud. Et siis nagu mina aru saan (rumalas keeles) Vasakule poole kivi jäävate kondekate polaarsus ülalt alla -+ +- +- ja paremal -+ +- +-

[Jeekim]

Vs: Radiotehnika U-101 üldskeem

Nimeta parem kondekate tähised, millega arusaamatus on. Tähis on täht C ja number. Näiteks C9 ja C10 "miinus" on vastu "maad".

[radio]

Vs: Radiotehnika U-101 üldskeem

Nii, sai see eile tehtud ja eile ka proovitud. Võimendi sisselülitamisel EC-M asendis võim täitsa ok. Proovisin plaadimängija Vega 106-ga töötas ok, siis Radiotehnika Ep-101 (millegipärast universaalis), töötas ka ok. Kuid kui Radiotehnika Melodija 104 külge ühendasin, siis ei tulnud piuksugi kõlaritest ükskõik mis asendis. Peaks vist vinüüli kontrollia hakkama (nõela juurest tuli päris korralik hääl, läbi võimendi 0 )
Teen ka teisel plokil lüüside vahetuse ja proovin siis.
