Palun aidake tuvastada komponendid emaplaadil. (MODUL keevitaja)

[savikate]

Sain ülesandeks taastada PURTSE MODUL keevitaja emaplaadi. Enamus selle näiliselt lihtsa skeemi komponendid on mul tuvastatud ja üles kirjutatud. Kavas on siis käesolev emaplaat taastada ning selle põhjal ka täiesti uus komplekteerida. Lisan pildid komponentidest, mis on minule teadmatud, seega ei oska ma ka neile asendust otsida.

Ning lisaks oleks, kena kui keegi kogenud oskaks öelda, milline relee sobiks emaplaadile asenduseks, kuna originaalil pole ühetgi tähist peal. (pilt)

[Elektrik]

Pildid võiks parema kvaliteediga olla.
Skeemid siin
https://www.chipmaker.ru/topic/15467...omment=2732036

kas just 1:1 aga abiks ikka.

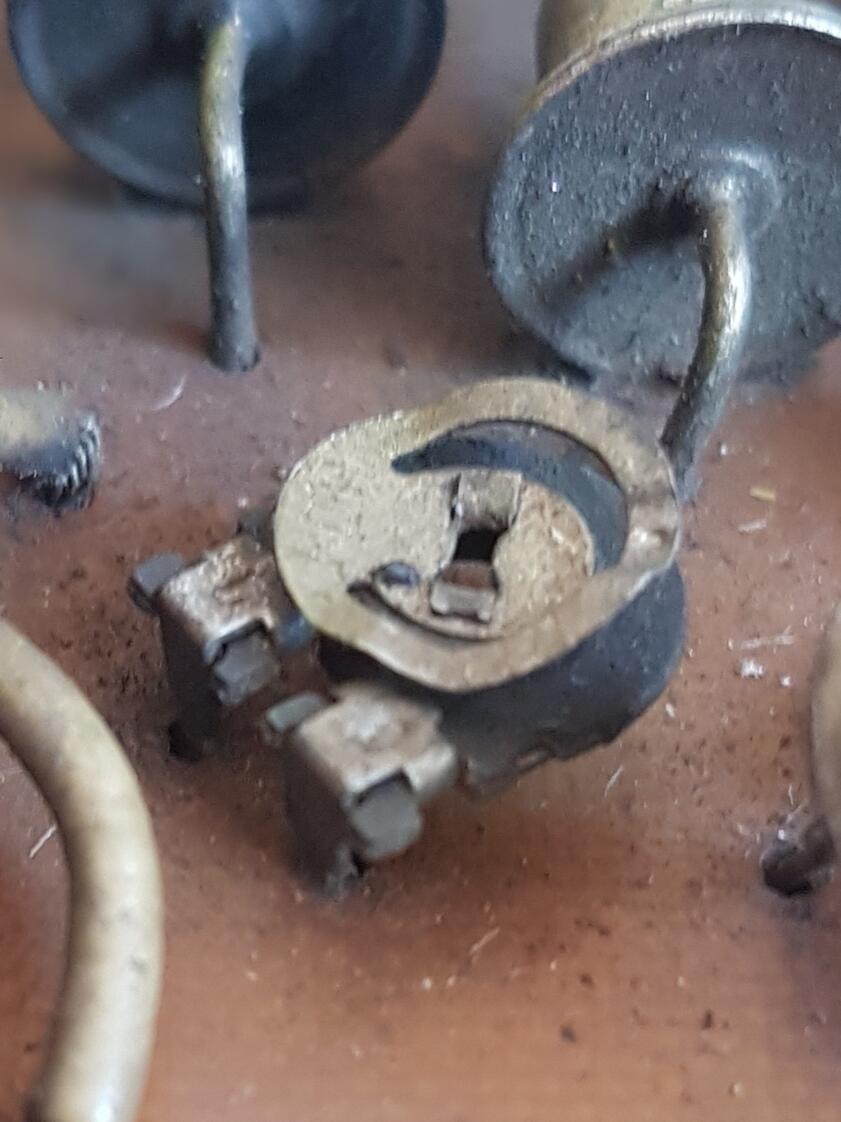

esimene on seadetakisti: 100k skeemi ja tähise järgi tundub.

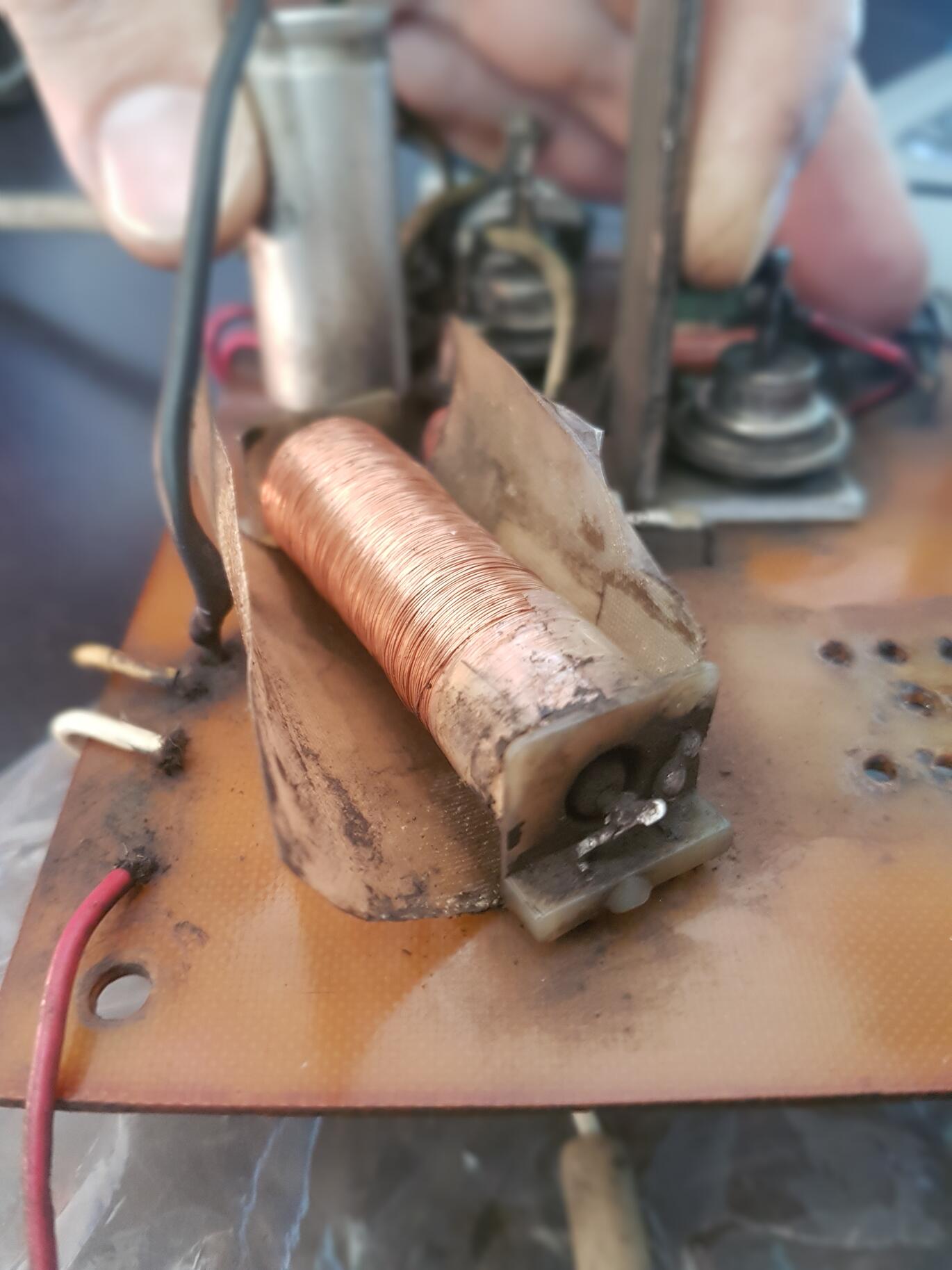

Teine pilt on herkonrelee РПГ-8-2510 У3 12В

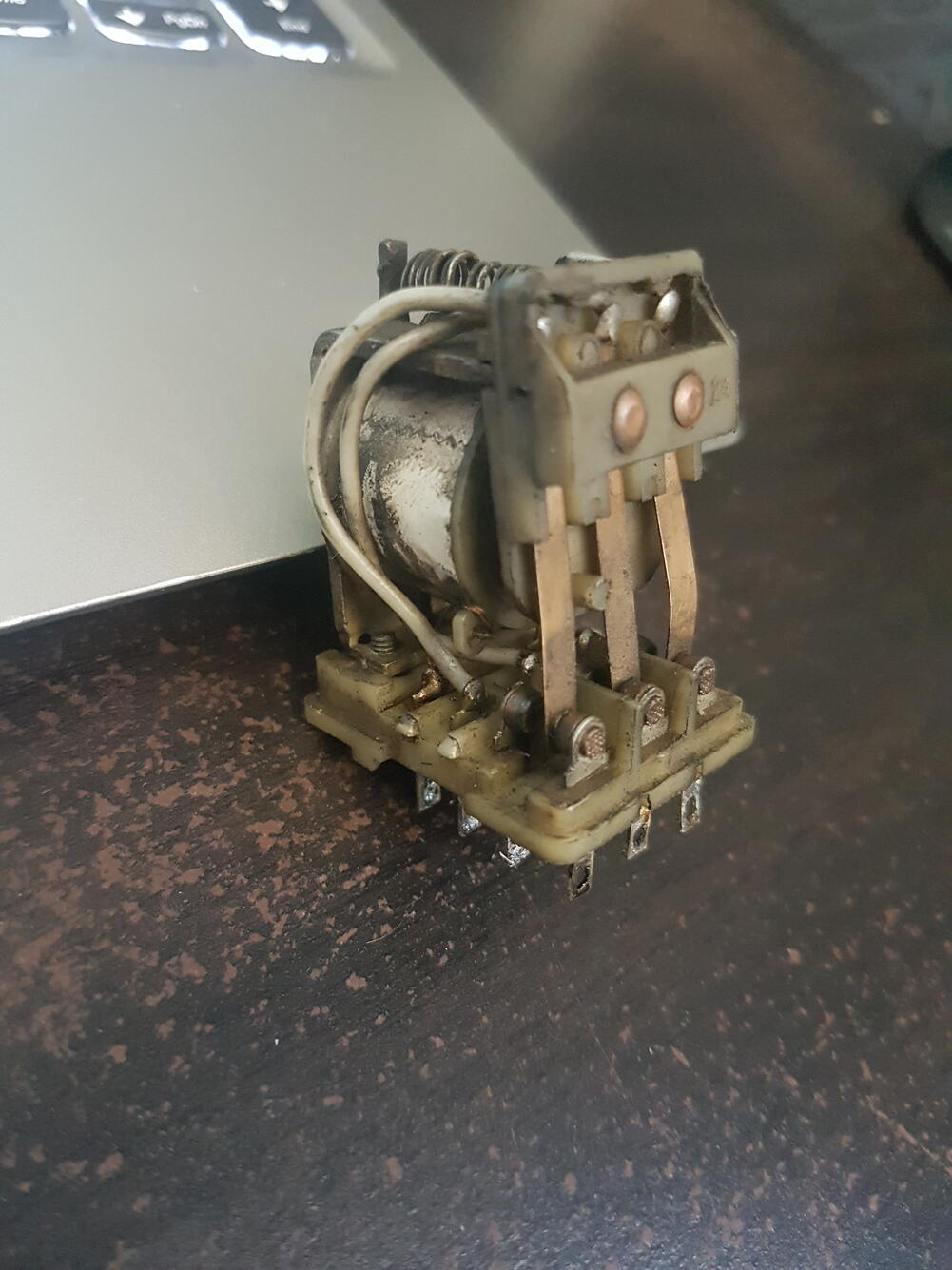

Kolmas pilt on suhteliselt tuntud relee nõukaajast, aga täpset nimetust tuleb otsida. Ei tule kohe meelde.
Või pakub keegi enne.

Klemmide järgi on aru saada juba. Tal peaks läbipaistev kest peal olema, millel relee tähis.
Aga igatahes saab need releed asendada tänapäevastega.
Keegi targem täiendab ja ütleb.

[savikate]

Hei. Olen tänulik Sinu panuse eest. Sellest on palju abi.

Releel kesta kahjuks pole jah. Töötan sellega mis on
Läksin sellega Oomipoodi asendust otsima, kuid seal lennati küsimustega peale, et mitu Amprit ja nii edasi. Ma kahjuks ei tea isegi oletada mitte.
Aga eks ma pusin edasi ja ehk keegi teab veel miskit täiendada. Igaljuhul tuhat tänu Sulle!

[Pläsku]

See tundmatu relee peaks vist olema РП-21 mingi variant.
https://asenergi.com/catalog/rele/rp-21.html

[elukaz]

Kas eesmärk on asi taastada ilma et aru saaks mis ja kuidas töötab? Nii ei saa ju vigu otsida, raudselt esimese katsega tööle ei lähe, mis edasi?

[savikate]

Kas eesmärk on asi taastada ilma et aru saaks mis ja kuidas töötab? Nii ei saa ju vigu otsida, raudselt esimese katsega tööle ei lähe, mis edasi?

Tegelikult on asi lihtne. Taastataval emaplaadil on vead teada. Tuleb vaid veidi joota ja üks või kaks komponenti vahetada. Ta oli ennegi toimiv, kuid probleemselt. Ning uue, sarnase komplekteerin siis käesoleva plaadi põhjal, seega tehes üks ühele, peaks kõik tõenäoliselt ka toimima.

Kena oleks muidugi teada, kuidas see toimib. Oleks palju lihtsam. Küll aga see eeldab teadmisi, kogemusi ja arusaama mis tuleb ekstensiivse kodutöö ja kogemusega, milleks aga hetkel ei ole aega sedasi võtta. Eks jooksvalt need teadmised ka tulevad.

[savikate]

See tundmatu relee peaks vist olema РП-21 mingi variant.
https://asenergi.com/catalog/rele/rp-21.html

Suur aitäh Sulle Su panuse eest!
