Relee lisamine

[consalez]

Tere
Hoiatan et tegu algajaga...
On selline seade millel on open collector BCP55 transistor.Saab programmeerida No ja NC vahel.Informatsioon selle kohta on : State on the output depends on the configuration in control module’smenu. Output voltage maximum value is 5V. Return signal output is an OC type output (open collector).“Feedback signal” dialogue box provides possibility to choose an operation mode of thefeedback signals. The device can operate in two modes: NC- represented by number 1and NO- represented by number 2. In the NC mode feedback signal is in high state bydefault 5V and in the moment of finishing the passage cycle changesto low state (0 V) for the duration of 100ms. On the contrary, in the NO mode feedbacksignal is in low state by default (0V) and in the moment of finishing the passage cyclechanges to high state 5V for the duration of 100ms.

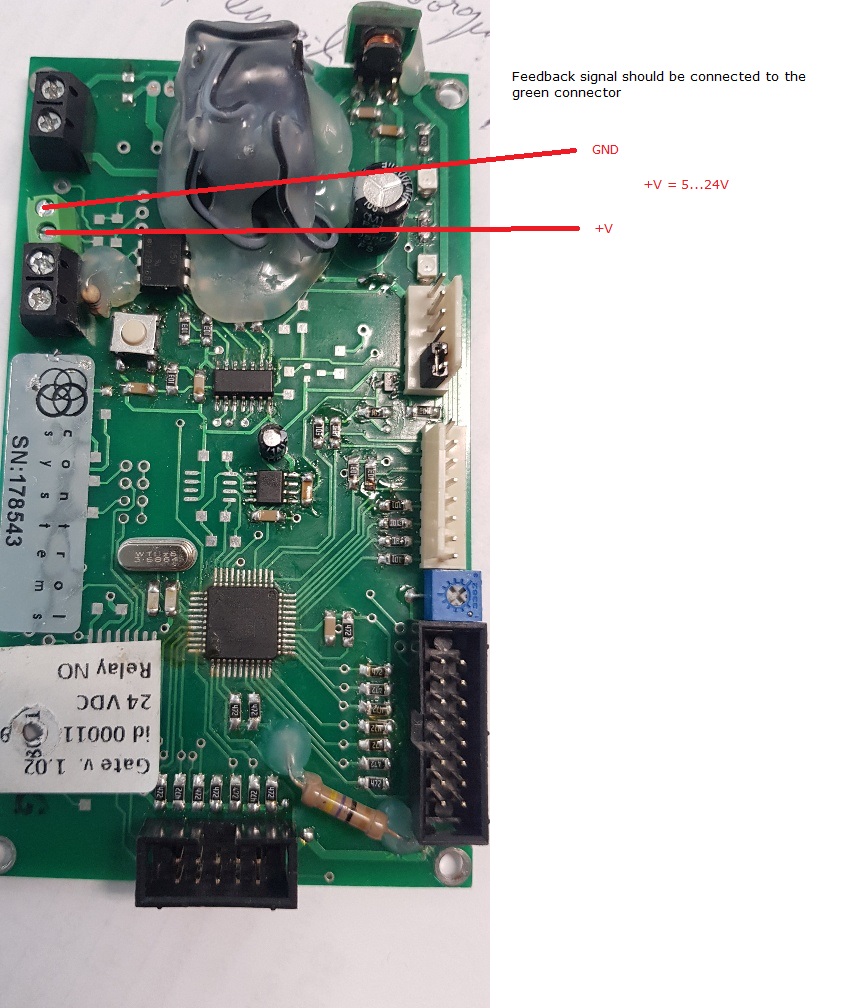

Oleks vaja sealt saata kuidagi tagasisignaali ühele teisele seadmele,mis nõuab toimimiseks pinget vahemikus U=5.....24V(manus 1).

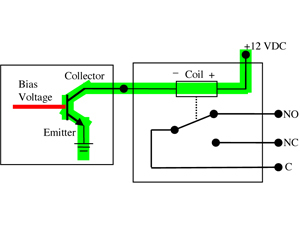

Olemas on mul seal ainult 24V.Kasutasin sellist skeemi ja 24V releed aga millegipärast asi ei toiminud,relee ei lülita.Testisin igaksjuhuks releed ka eraldi 24v toitega,toimis.


Oskab keegi midagi soovitada?

[A.R.]

Vs: Relee lisamine

Olemas on mul seal ainult 24V.Kasutasin sellist skeemi ja 24V releed aga millegipärast asi ei toiminud,relee ei lülita.Testisin igaksjuhuks releed ka eraldi 24v toitega,toimis.

[ATTACH=CONFIG]19919[/ATTACH]
Oskab keegi midagi soovitada?

12 voldiga ei tohiks 24 V relee veel rakenduda.
Tema tahab ikka täis 24 V saada.

Kas transistor seda pinget ja voolu vastu peab on juba teine küsimus.

[consalez]

Vs: Relee lisamine

Tere

See 12V lihtsalt näidis pilt. Võimalik et ei tohi 24 lasta.Aga kus ma tean siis palju tohib? BCP55 tehnilises infos kirjas et kuni 60V

[a1]

Vs: Relee lisamine

Testriga võiks mõõta pinget relee mähisel.
Põhimõtteliselt võiks ju järgnevat seadet juhtida ka takistitest pingejagurilt kui galvaaniline eraldatus pole oluiline.

[olevtoom]

Re: Vs: Relee lisamine

Kas relee 0,1 sekundiga rakenduda jõuab?

[A.R.]

Vs: Relee lisamine

Tere

BCP55 tehnilises infos kirjas et kuni 60V

Ja seal on kirjas et 1A voolu.
Nüüd võiks teha kindlaks relee mähise takistuse ja siis üks elektroonikahuviline kasutab Ohmi seadust.
I=U/R
U=24 ja jagades saame voolu. Peab olema alla 1 A.
Kui kiirus on oluline, siis transistoriga saada 1 millisekund on lihtne, 1 mikrosekund vast natuke vajab mõtlemist.

[Shele]

Vs: Re: Vs: Relee lisamine

Relee olmselt 0,1 sek. ei rakendu. Kas transi baasile pinge jõuab?

[consalez]

Vs: Re: Vs: Relee lisamine

relee selline - https://www.shc-gmbh.com/pdf/HF115F_i_en.pdf

[consalez]

Relee lisamine

Relee olmselt 0,1 sek. ei rakendu. Kas transi baasile pinge jõuab?

Mis see transistori baas on?

Kas selline triGeriga relee võiks seal rakenduda? https://www.ebay.co.uk/c/2178549703

[Shele]

Vs: Re: Vs: Relee lisamine

Baas on see Su pildil punase joonega ots (bias voltage). Plaadilt leitav ja sinna peab pisut + pinget tulema: siis trans avaneb ja laseb releesse voolu.

[RLaa]

Vs: Re: Vs: Relee lisamine

Relee mähisega tuleks antiparalleelne diood ühendada (näiteks 1n4001), et välja lülitamisel indutseeritud pingeimpulss transistorit ei hävitaks. https://www.electronicshub.org/flyba...heeling-diode/

[vasaraonu]

Olemas on mul seal ainult 24V.Kasutasin sellist skeemi ja 24V releed aga millegipärast asi ei toiminud,relee ei lülita.

Enne, kui hakata releed valima/otsima/kiruma, oleks vaja kontrollida, kas see

open collector BCP55 transistor

üldse on võimeline toimima? Voltmeeter selle collectori ja +24V vahele, kas pinge muutub siis, kui ta peaks muutuma? KUi see

open collector BCP55 transistor

on misiganes põhjusel töövõimetu, siis pole vahet, milline relee sinna ühendada ja kuidas ühendada. Kompott ei muutu toimivaks.

Tere
Hoiatan et tegu algajaga...

Kas tester on olemas?

[consalez]

Relee lisamine

Tere

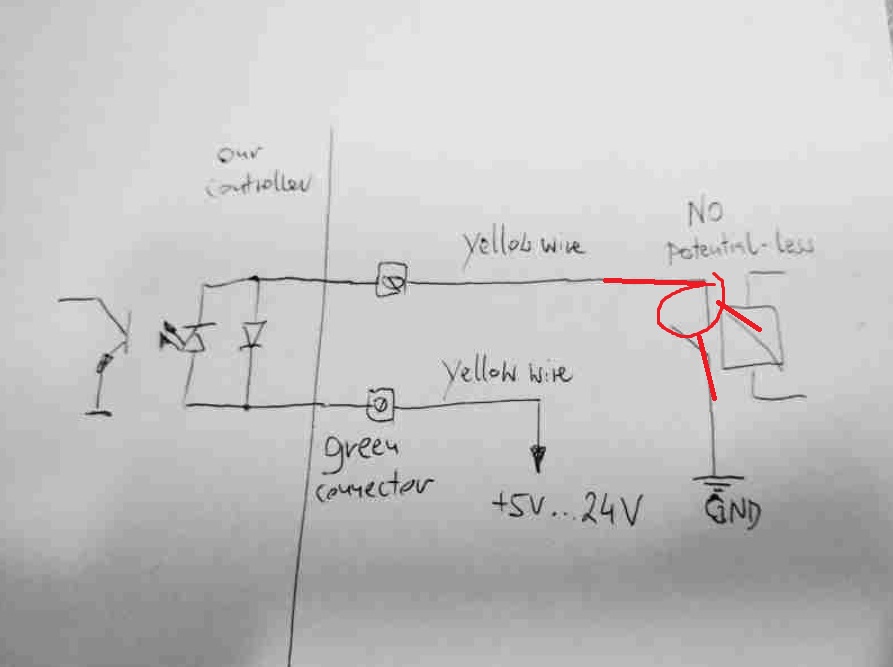

Käis spetsialist kohal,lisas mingi kolme niidiga transistori sinna skeemi et see toimiks.Mingi pull up transistori teema kui õieti aru sain(märkisin sellel skeemil punasega)


Case closed ühesõnaga, releed polNUd vaja eraldi.
