    RGB LED-teksttabloo vaja ellu äratada

    Tervist.

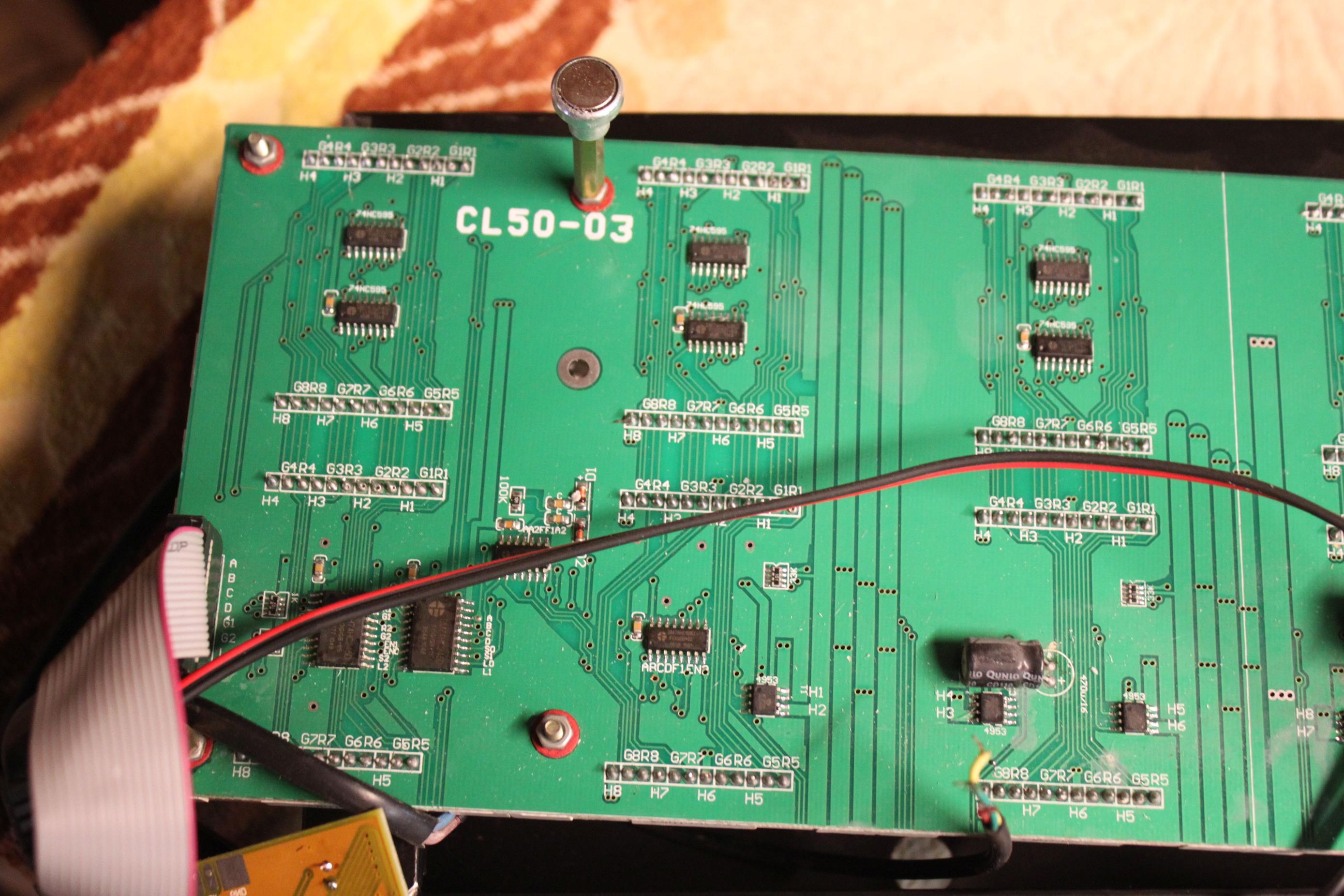

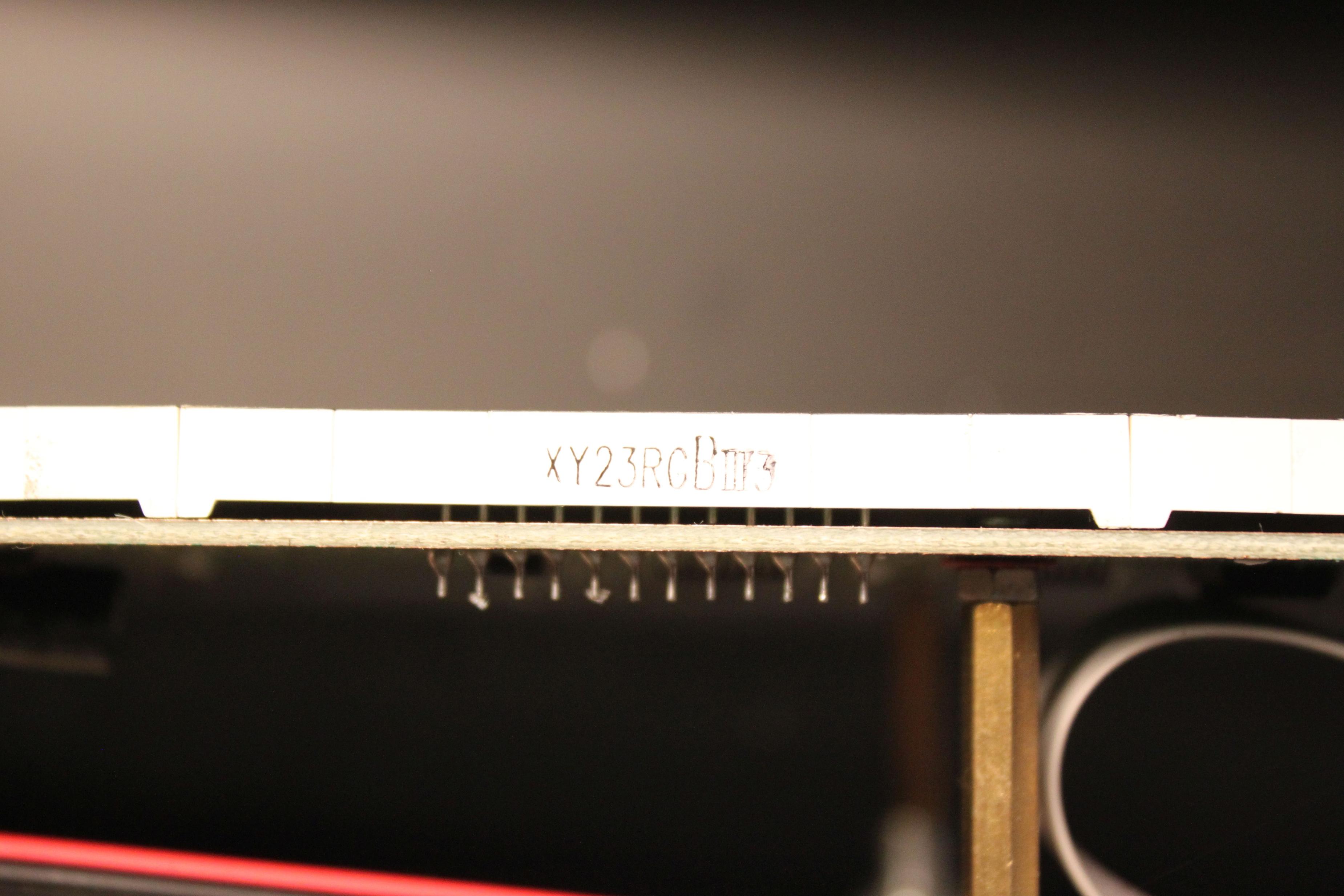

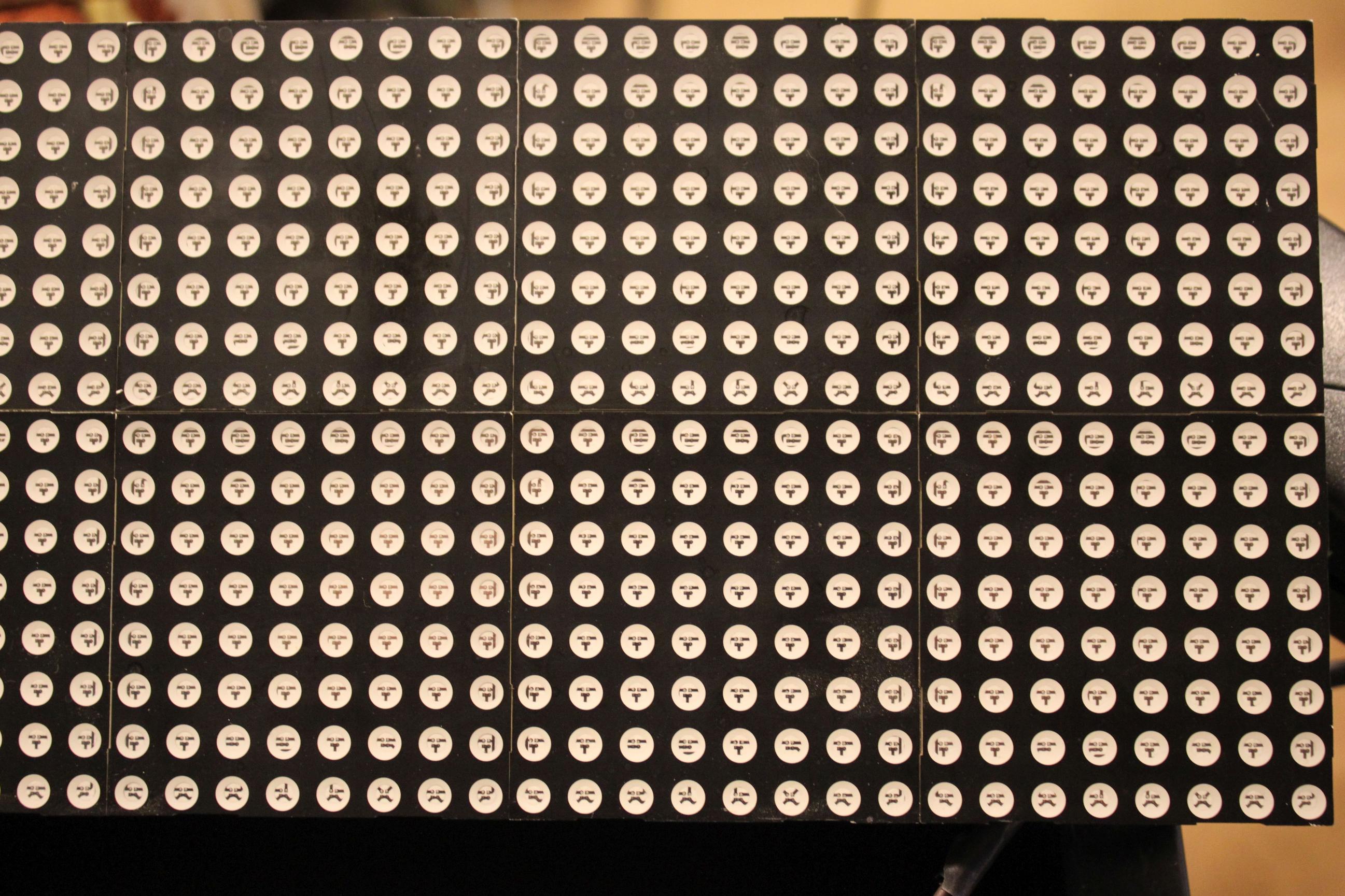

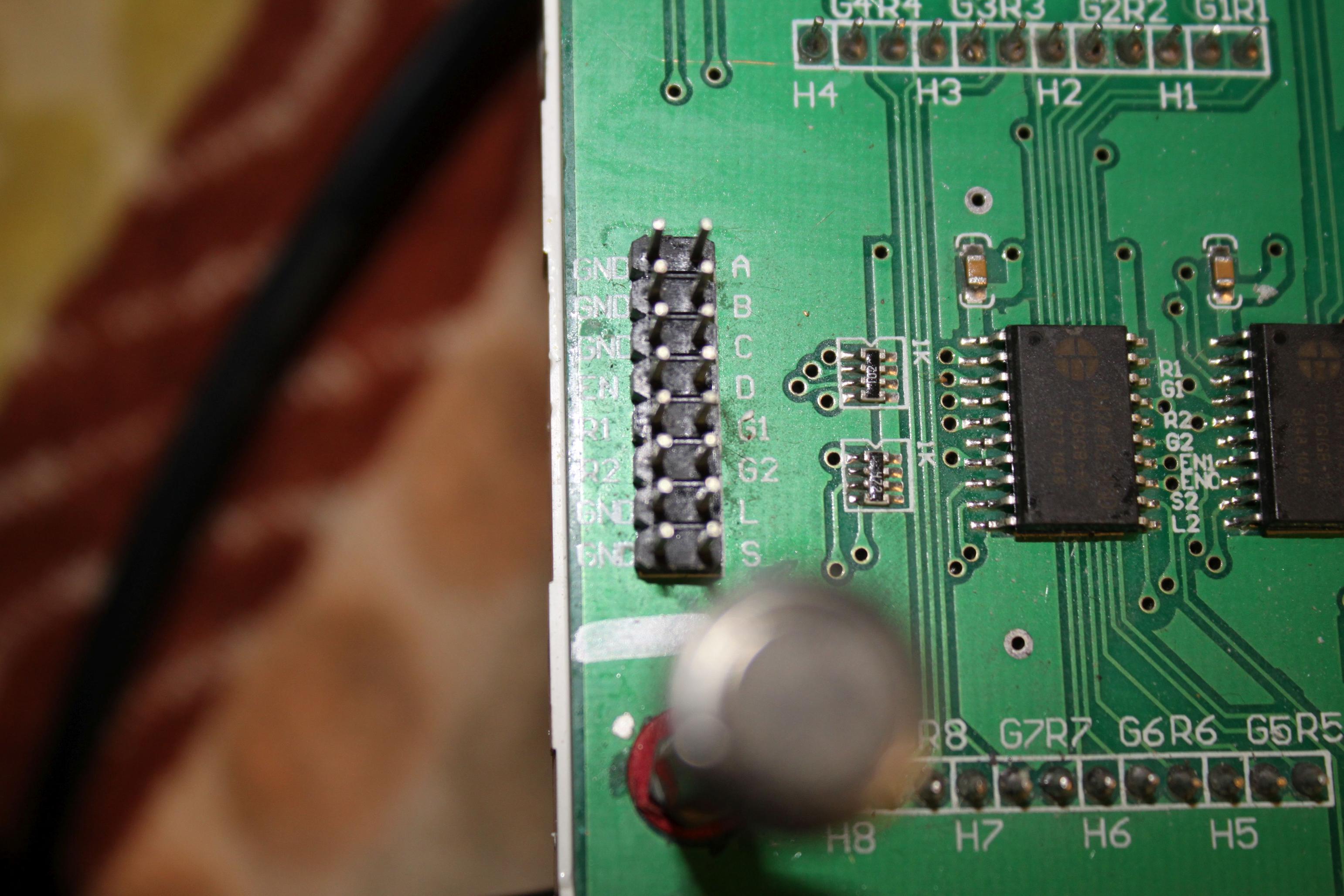

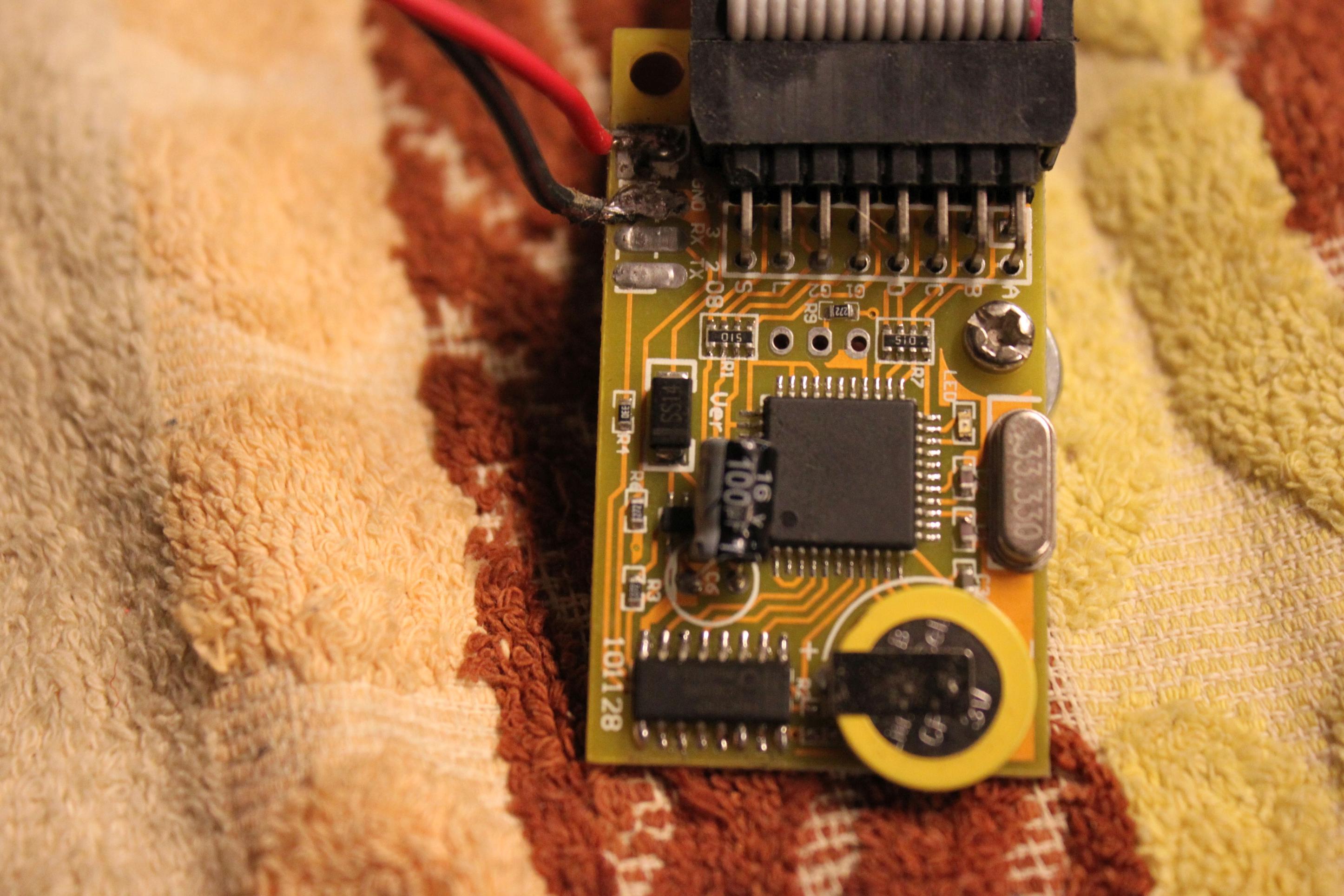

    Jäi kunagist riiulile seisma üks rgb LED teksti reklaamtabloo millel sai tookord tuvastatud et surnud on kontroller mis annab tabloole infi...selline jubin siis >>Click image for larger version Name: IMG_5266.jpg Views: 1 Size: 501,0 KB ID: 883232 << kirjad tollelt keskmiselt klotsilt on maha lihvitud seega andmeid ei tea..too kontroller ise juhib siis seda rgb paneeli >> Click image for larger version Name: IMG_5259.jpg Views: 1 Size: 552,2 KB ID: 883233Click image for larger version Name: IMG_5265.jpg Views: 1 Size: 494,9 KB ID: 883235Click image for larger version Name: IMG_5261.jpg Views: 1 Size: 511,5 KB ID: 883234Click image for larger version Name: IMG_5269.jpg Views: 1 Size: 501,4 KB ID: 883236 << googeldamine CL50-03 ja üksiku rgb klotsi markeeringu järgi milleks on XY23RGBIII3 ei andnud mingeid tulemusi...tabloo enda pinout on selline>> vasakpoolne rida ülalt alla ...GND, GND, GND, EN, R1, R2, GND, GND ...ja parempoolne rida ...A, B, C, D, G1, G2, L, S ...nagu fotolgi näha...niisiis, vaja oleks uut kontrollerit antud asjandusele...googliga targemaks ei saanud > https://www.google.ru/search?q=LED+S...w=1906&bih=927 < pakub igasuguseid aga milline võiks sobida ehk mõni targem kes on kokku puutunud selliste asjadega oskab nõu anda....tänud ette.
    Sildid: Puudub
    #2
    Vs: RGB LED-teksttabloo vaja ellu äratada...

    Arduinole on palju LED display asju, pistiku järgi äkki see sobib:
    16×32 RGB Matrix Panel Driver Shield Revision 1 | Embedded Lab
    http://embedded-lab.com/blog/rgb-matrix-driver-shield/


    PS. krt vist ei sobi, otsad teised http://embedded-lab.com/blog/hookup-...-panel-part-2/

    PPS. see paistab sama pinnide kirjeldusega olema: https://github.com/SeeedDocument/wik...Driver_v1.0.md

    PPPS. vaatasin, et erinevus on vaid otste paigutuses, kuna pakutakse ilma ühegi komponendita (ainult trükkplaat ja pistikud) adapterplaate.
    Mina võtaks Arduino nano, laoks makettjuhtmetega kokku ning prooviks.
    viimati muutis kasutaja klm; 16 m 2020, 09:37. Põhjus: lisatud PS
    MINULE EI MEELDI KUI MÕNINGAD ISIKUD MINU POSTITUSI MUUDAVAD,
    KUI POSTITUS EI SOBI SIIS PALUKS SEE KUSTUTADA !

    Comment

      #3
      Vs: RGB LED-teksttabloo vaja ellu äratada...

      Tänud infi eest...pistiku pinout-i järgi otsides jäi silma mitmeid mooduleid milledel sinist värvi pesa piunout klapib..näiteks see>> https://www.aliexpress.com/item/3273...a-b865d3a918e4 << ei tea kas sobiks?

      Comment

        #4
        Vs: RGB LED-teksttabloo vaja ellu äratada...

        Võimalik, et sobib, ega enne teada ei saa, kui moodul käes (tavaliselt tulevad alist asjad kuu kuni pooleteisega).
        Oled kindel, et displey elus?
        MINULE EI MEELDI KUI MÕNINGAD ISIKUD MINU POSTITUSI MUUDAVAD,
        KUI POSTITUS EI SOBI SIIS PALUKS SEE KUSTUTADA !

        Comment

          #5
          Vs: RGB LED-teksttabloo vaja ellu äratada...

          Ei läinudki kuu-poolteist eks proovin järgi kui vaba moment tekib mingi aeg...
