Optilise tremolo abi

[DeathSuperMario]

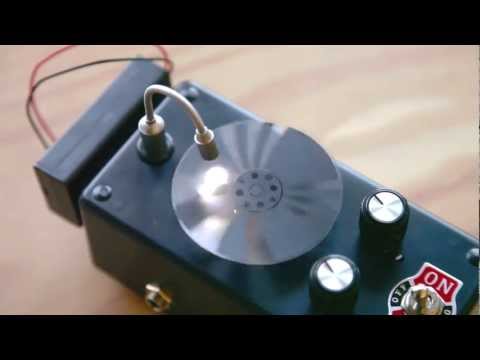

Tore artikkel ameeriklaste ajakirjas MAKE.
Kuidas teha omale ise optiline tremolo.
http://makezine.com/projects/Optical-Tremolo-Box/

Otsisin mida ma eestis saan osta.
Pole paypal'i ega krediitkaarti.



https://www.elfa.se/elfa3~ee_et/elfa...3-44&toc=20865
Project enclosure, plastic


https://www.elfa.se/elfa3~ee_et/elfa...2-58&toc=20174
Rheostat, 25 Ω Kuidagi liiga palju maksab. Kas peab või on asi tootes?


https://www.elfa.se/elfa3~ee_et/elfa...0-471-19&toc=0
Resistor, 15 Ω?


https://www.elfa.se/elfa3~ee_et/elfa...2-76&toc=19771
Resistor, 15 Ω


http://www.oomipood.ee/product/farne...0knp-0ec15a10k
Potentiometer, 10k Ω


http://www.oomipood.ee/product/farne...3esb103mmf50nf
Potentiometer, 10k Ω


http://www.oomipood.ee/product/ldr07...isti-5-10k-ldr
http://www.oomipood.ee/product/ldr04...-4mm-2-20k-ldr
CdS photoresistors (5-pack),


http://www.oomipood.ee/product/rtm-5...paneelil-kroom
LED holder


http://www.oomipood.ee/product/tme_t...250vac-55-65-c
http://www.oomipood.ee/product/8012b...pdt-pcb&s=DPDT
Switch, DPDT, with center off position. Vaja paremat lahendust




http://www.oomipood.ee/product/lum-n...l-lumberg&s=dc
Jack, DC


http://www.oomipood.ee/product/ca039...lile-11084-gby
Võibolla pole hea
Jacks, ¼", TS/mono (2)


http://www.oomipood.ee/product/farne...-16-3krpm-mm10
Motor, 1.5–3 V DC


Wood screws, #4 size,
¼" length (2) saabk-rautast


» Grommet, rubber, 2"ID
milleksja miks ?


× 3" OD × ½"mounting hole
diameter milleksja miks ?


» Transparency film,printable,
8.5"×11" tulebotsida


» Terminal strip,8-position,
European-style saab k-rautast vms kohast




» Universal mounting hubfor
3mm shafts, Pololu #1079
milleksja miks ?
» Heat-shrink tubingmulticolor
assortment
olemas


» Hook-and-loop fasteners,
adhesive, coin shape, 3"
aka velcro dots
milleksja miks ?


» Power supply, walladapter,
3V DC, with size M plug
Tulebleida sobiv.
» Cushion feet, jumbo,
self-stick (3)milleksja miks ?


» Micro flex light Coastmodel
7578 series tulebotsida lahendus

Mida soovitate? Üks mõte oli panna lüliti eraldi, et saaksin keset lugu kiirelt ja turvaliselt tööle panna.

[Kkert]

Vs: Optiline termolo abi

Teiste asjade koha pealt ei tea aga kas mootoriks poleks parem mingi harjavaba mootor?
Harjad sädelevad ja võivad helisignaali häireid tekitada. Ja harjadega mootor teeb suht kõva lärmi ka.

Äkki mingist arvuti ventilaatorist teha?

[DeathSuperMario]

Vs: Optilise tremolo abi

Töötab selliselt.
Photoresistorile paistab valgus peale. Dc mootor paneb erineva musta ja läbi paistva mustriga ketta pöörlema.
Must osa kettal varjab valguse mis photoresistorile peale paistab. Photoresistor moonutab heli sarnaselt potentsiomeetriga mängimisele.
Arvuti ventilaator ei teeks sama kuna see jääks üksluiseks.
<span style="color: rgb(62, 62, 62); line-height: 15.989999771118164px;">

[toimik007]

Vs: Optilise tremolo abi

Tere

Eestis on seda andurit nimetatud ka fototakisti. Mis põhimõtteline vahe on selles, et kas seda ringi ajab arvuti ventilaatori mootor või mingi muu? Ketta saad ju igale poole kinnitada?

T.

[DeathSuperMario]

Vs: Optilise tremolo abi

Tere

Eestis on seda andurit nimetatud ka fototakisti. Mis põhimõtteline vahe on selles, et kas seda ringi ajab arvuti ventilaatori mootor või mingi muu? Ketta saad ju igale poole kinnitada?

T.

Arvuti ventilaator on liiga suur. Arvuti ventilaatori mootor ise sobiks küll.

Täiustada saab alati. Oluline on esmalt, et kõik osad olemas oleks. On keegi neid osasi müügil näinud. Mida veel soovitate.
Rheostaat võiks vähem maksta. Led lambile pean lahenduse leidma.

[Kkert]

Vs: Optilise tremolo abi

Keegi ei käskinudki tervet ventilaatorit panna ju.
Näpistad raami küljest ära ja tiiviku labad ka. Ja ongi hea vaikne mootor sul. Natuke loomingulisust tuleb kasuks!
Pealegi on neid ventilaatoreid igas suuruses alates 40mm läbimõõdust kuni 250mm ja suuremateni välja.

Mootori pöörete muutmiseks pole ka mingit 60 eurist potekat vaja. Paari euroga saad sellise valmis jubina millega arvuti ventilaatori pöördeid timmitakse, või teed ise.

Tegelikult saab enamus asju selles projektis asendada käepäraste ja odavate asjadega. Ei pea ju täpselt üks-ühele kopeerima.

[DeathSuperMario]

Vs: Optilise tremolo abi

Keegi ei käskinudki tervet ventilaatorit panna ju.
Näpistad raami küljest ära ja tiiviku labad ka. Ja ongi hea vaikne mootor sul. Natuke loomingulisust tuleb kasuks!
Pealegi on neid ventilaatoreid igas suuruses alates 40mm läbimõõdust kuni 250mm ja suuremateni välja.

Mootori pöörete muutmiseks pole ka mingit 60 eurist potekat vaja. Paari euroga saad sellise valmis jubina millega arvuti ventilaatori pöördeid timmitakse, või teed ise.

Tegelikult saab enamus asju selles projektis asendada käepäraste ja odavate asjadega. Ei pea ju täpselt üks-ühele kopeerima.

Kui vaid teaks millega mida asendada. Oluline on, et toimiks samamoodi. Samuti on vastupidavus väga oluline.
Kas tõesi maksavad rheostadid 60€ ja rohkem?

[Kkert]

Vs: Optilise tremolo abi

Tuleb nii välja.
aga sul ei ole seda vaja nagu juba ütlesin.

[DeathSuperMario]

Vs: Optilise tremolo abi

Saaks natuke soodsamalt kui vaid eestis müüdaks.
Sooodasm rheoostat
Tuleb asendus leida.

Parem project. Ma ei saa täpselt aru kuidas erinevad mustrid kettal erinevust annavad.
Valgelt peegeldub valgus vastu ja mustalt mitte...

Midagi leidsin
5vdc fan.
Nüüd tuleb mõelda kuidas ma kiirust muudan.
Ehk õnnestub teha ilma plaadile jootmiseta.

Saaks natuke soodsamalt kui vaid eestis müüdaks.
Sooodasm rheoostat
Tuleb asendus leida.

Parem project. Ma ei saa täpselt aru kuidas erinevad mustrid kettal erinevust annavad.
Valgelt peegeldub valgus vastu ja mustalt mitte...

Midagi leidsin
5vdc fan.
Nüüd tuleb mõelda kuidas ma kiirust muudan.
Ehk õnnestub teha ilma plaadile jootmiseta.

[A.R.]

Vs: Optilise tremolo abi

Soodsam reostaat tuleb asendus leida.

3V, 25 oomi, 25 W

Võiks selle ju valge inimese kombel teha, näiteks üle PWM-i ja väikese potentsiomeetri.

[DeathSuperMario]

Vs: Optilise tremolo abi

Paari euroga saad sellise valmis jubina millega arvuti ventilaatori pöördeid timmitakse.

Mis selle jubina nimetus on?

[DeathSuperMario]

Vs: Optilise tremolo abi

Arvan, et kõige mõistlikum oleks teha Optical Tremolo 2.0
Sain targemaks
Pean muretsema pwm regulaatori mis 5v dc või ventilaatori mootori kiirust reguleeriks.
Ühtegi valmis või pool valmis ma ei leidnud eestis müügil. Arvan, et ei osanud otsida.

[W@ldur]

Vs: Optilise tremolo abi

Tundub, et praegu isetegemiseks on see projekt overkill.
Ma saan tellimisel kaugemalt abiks olla. Otsi mõned valmis asjad välja ja vaatame, kas ja kui palju.

[dumb_user]

Vs: Optilise tremolo abi

Kui raske on siis mingit reguleeritava pöördega ventikat lammutamiseks osta ? Senise jutu põhjal läheb veel päris kaua kuniks ise midagi kokku suudad panna.

[DeathSuperMario]

Vs: Optilise tremolo abi

Muu pole probleem välja arvatud ventilaatori kiiruse regulaator.
Kust kohast ma veel selle madala müratasemega ventilaatori koos regulaatoriga saama peaks ?
Ma pean ikka regulaatori ja ventilaatori eraldi muretsema.
Aus vastus on see, et ma poole midagi muud peale piezo helipeade teinud mis õnnestus.

See peaks vist sobima Dimmer for DC-load, 37-900-03

Ledsin ebay'st midagi.
Valmis toode.
12V PWM DC Motor Speed Control 4A AMP 6.5V-13V VOLT 50w Controller Switch 3 Wire
Pool valmis või kit 5v-40v
http://www.ebay.com/itm/New-DC-5V-40...-/251236286076
http://www.ebay.com/itm/pwm-555-dimm...item4620b1aace
http://www.ebay.com/itm/Quality-New-...item4180dcf660
http://www.ebay.com/itm/12V-24V-48V-...item5af3a61a06

Pool valmis või kit 6v-40v
http://www.ebay.com/itm/6V-12-24V-10...item3a8dd3169c
See paistab minu sugusele sobiv.
MINI DC 6V-28V 3A PWM DC Motor Speed Control Switch 1203B

Mida tasub osta ja mida mitte? Vanematel peaks krediitkaart olemas olema.
Nagu ma aru saan siis 12v ventikale panen regulaatori. Sellega muudan volte. Läbi selle muutub kiirus.
