Lenco PA-80 toitetrafo?

[a1]

Toitetrafo lühises. Kood viib selleni: https://www.buzz-shop.nl/product/tra...048-ps001-a01/
2x21V tundub kahtlaselt palju. Alaldusdioodide kõrval paistab 50V suur lüüt ja sisemise akuga töötab ka ca 10v pinge juures.
Trafo väljundi ühe õla asemele -15V andes töötab ka.

Visuaalselt sarnane asi paistab olema Omnitronic PAM-70.
Sellele öeldakse veidi rohkem usutavalt:

Output power:

15 W RMS/22 W max.

Skeemi kummalegi pole leidnud.
Kui nüüd väljundvõimsuse järgi hakata oletama, siis milline võiks toitetrafo väljund olla?

[tiidu93]

Vaata mis võimendiklots sees on, selle järgi saab üpris täpse toitepinge andmelehelt välja võtta.

[martk]

Passis kirjas, et seinast tarbib max 80W.
Ise võtaks miski sellise:

https://www.ebay.com/itm/123279401759?hash=item1cb406631f:g:8mAAAOSwdjRav6RL&amdata=enc%3AAQAIAAAA0PvoWsrRhPJiXshB8%2Fh7RiLh52GHQBOdGPzcKHHfyNu2gidhnWf42RPRioFRxVEvnNB%2FbvSduvrUgepSgADHpcXMpPadcZ2zF7HXYLlQMZYU0G9j4c9Al0MKAj38vDRRALrF9FQ8ViBLSzYhlIgW8QwzvzG7qphI7B%2FgGY%2FNrQA0DZhfrrdnPJse5l23hrVDu6kLh1EMT%2BAjlvUA0NZOwujKjyGGPo2Rh2B7sRzMEM56Mgf%2F7xg6K0QPBDroJlSmKbJ96PUFEyRkO%2B1iWf%2B%2BrFk%3D%7Ctkp%3ABk9SR-T9rv6eYg

[a1]

TDA7360
Seega 21V vahelduvat võiks anda normaalse toite.
Uurin, mis vigurit selle alaldamisega seal on tehtud (trafo väljund on keskväljavõttega).

[martk]

Trafo väljundist 21 V vahelduvat läbi dioodsilla+toitekonde tekitab 1,44x pingetõusu ehk koormuseta ca 31 V alalispinget. Kivi ise kannatab max 21V alalist. Passis kirjas, et normaalis vajab kivi 18V ja 4 amprit.

[tiidu93]

18V maksimaalne toitepinge, ei ole hea mõte max pingega tööle panna. 14.4V optimaalne. 10-12V AC väljundiga trafo oleks hea.

[a1]

Mingil põhjusel arvasin ekslikult TDA normaalseks toitepingeks 28V. Õige ikka 18V.
Aga ...

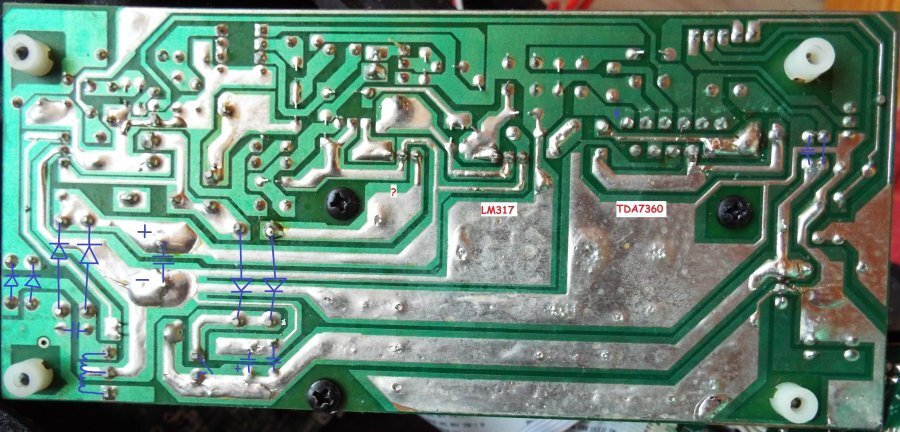

Tegemist vastastakt alaldiga (selleks siis keskväljavõttega trafo) mis laeb seda suurt kondekat, see pinge aga ei lähe otse TDA peale, vaid vahel on veel mingi pingestabilisaator (oletatavalt (täpselt ei näe) LM317).

Siis võiks see trafo ikkagi 2x21V olla?

[tiidu93]

LM317 max väljundvool 1.5A, sellega mitte ühtegi helivõimendit ei toideta. Sellistel kõlaritel alati trafo väljundpinge peale silda ja filtrit on otse ühendatud võimsusvõimendile.

[a1]

Õige tähelepanek.
Kui nüüd uuesti vaatan, siis toide läheb selle kolmejalgse teise jala peale ja edasi kolmandalt jalalt, läbi dioodi ja lüliti, TDA peale.
Seega võiks see stabilisaator olla koostatud ilmselt transistoritest.
