    Kõlaritele sagedusfilter

    Tere

    Oleks abi vaja Visaton w130S - 8 Ω valjuhääldile sobiliku kõrgsagedus elemedi leidmisel ja sagedusfiltriga. Hetkel olen katsetanud Visaton G 25 FFL - 8 Ω ja Visaton SC 10 N - 8 Ω.

    1.VisatonG 25 FFL on 7kHz juures lohk 2-3 db.
    2.Visaton SC 10 N tekib kõrge 3db piik 15kHz juures.

    Kast on hetkel arvutustes 20l ja 48hz.

    Kas filtrit saab veel paremaks muuta või tuleks teine kõrgsagedus element vaadata?

    Hetkel katsetusel olev filter: Lõikesagedus on 2,5KHz .
    Click image for larger version

Name:	Filter.JPG
Views:	164
Size:	42,3 KB
ID:	1110954
    Visaton W130S- 8 Ω ja G 25 FFL - 8 Ω

    Click image for larger version

Name:	G 25 FFL.JPG
Views:	136
Size:	115,8 KB
ID:	1110955
    Visaton W130S- 8 Ω ja SC 10 N - 8 Ω
    Click image for larger version

Name:	SC10N.JPG
Views:	137
Size:	116,5 KB
ID:	1110956

    #2
    Mis tarkvaras sa seda simuleerid?
    Kas see esipaneeli difraktsiooni ka oskab arvestada?
    Kas ribade ASK-d eraldi ka oskab näidata?

    Comment


      #3
      see on visatoni enda simulaator.

      kõrgete poolel võiks amplituudi ühtlusti vahel olla.

      Comment


        #4
        Jah, see on Visatoni programm Boxsim. Arvestab täiesti esipaneeli kuju. Mul olid mingisugused "common outer housing" väärtustel. Muutsin kasti kuju järgi ära õigeks. Proovisin veel G25 FFl Lpad filtrit -8 db ,kuid see ei aidanud. Kuidas veel võiks kõrgsageduset siluda?

        Lpad Filter:
        Click image for larger version

Name:	G 25 FFL_Lpad-8db.JPG
Views:	100
Size:	123,3 KB
ID:	1110970

        G 25 FFL: Muudetud kasti mõõtmed
        Click image for larger version

Name:	G 25 FFLver2.JPG
Views:	102
Size:	124,0 KB
ID:	1110968

        SC 10 N:Muudetud kasti mõõtmed
        Click image for larger version

Name:	SC10Nver2.JPG
Views:	104
Size:	160,9 KB
ID:	1110969

        Comment


          #5
          Kui Boxim oskab paneeli kujust tulenevat difraktsiooni simuleerida, siis pead kõrgete valjuka asukohaga mängima, et need muhud väiksemad tuleks. Üldiselt tuleb parem tulemus kui valjukas ei ole täpselt paneeli sümmeetria teljel vaid on natuke või isegi palju kõrval. Kui Boxim oskab paneeli serva kumerusraadiust ka simuleerida, siis võib vell lisaks esipaneeli servad suurima võimaliku raadisusega kumeraks teha.

          Comment


            #6
            Miks sa üldse nende visatoni valjukatega jamada tahad

            Comment


              #7
              Tweeter võib ka teise firma oma olla. Hetkel otsin sobivat lahendust , kuid W130S on juba olemas.
              Uus filter faasitud kasti nurkadega: Nurgad parandasid +1db lohku G25 FLL.
              Click image for larger version

Name:	1.JPG
Views:	0
Size:	63,7 KB
ID:	1111004
              Click image for larger version

Name:	1-1.JPG
Views:	0
Size:	130,1 KB
ID:	1111005

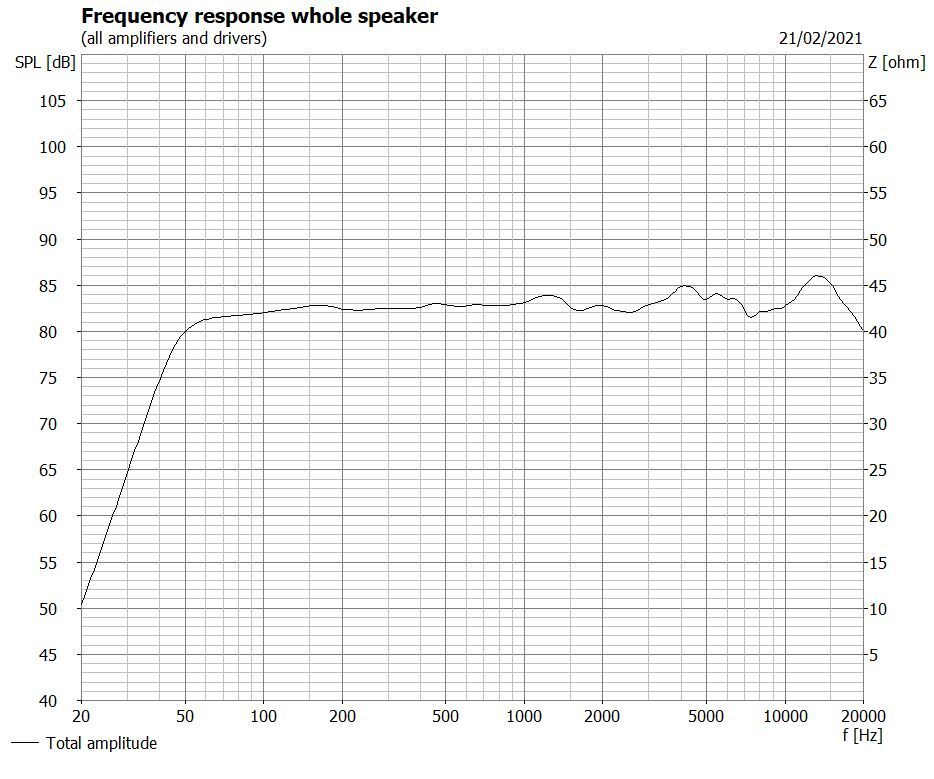

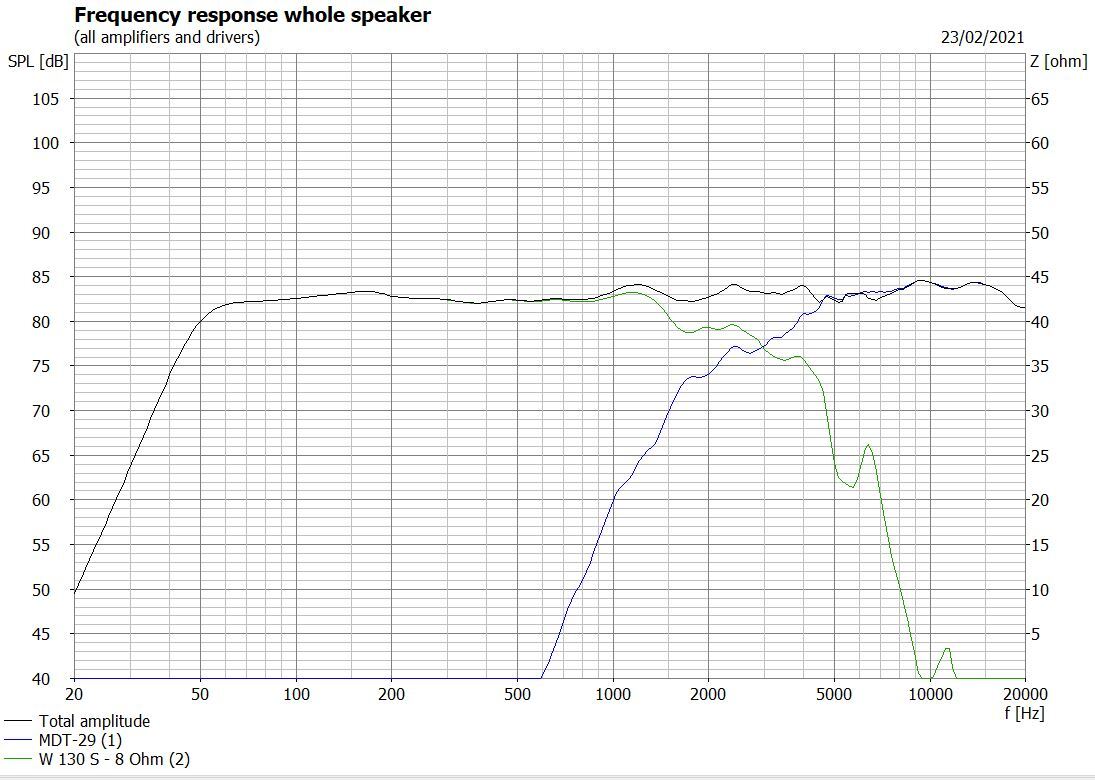

              Lisaks üks katsetus Morel MDT-29 kõrgsagedusega. Tundub ,et see täitsa sobib?
              Click image for larger version

Name:	2-2.JPG
Views:	0
Size:	41,2 KB
ID:	1111006
              Click image for larger version

Name:	2.JPG
Views:	0
Size:	137,6 KB
ID:	1111008
              Lisatud failid

              Comment


                #8
                No ok kui olemas siis küll Sb acoustics'i seas'i peerlesse kõrgsagedus võiks olla pigem ennem neid visatone või siis see morel.
                teiseks nii kõrge lõikesageduse puhul pole väga pointi 3 järku lõiget kasutada eriti kui arvestada et üleüldine tundlikkus nii madal.
                Mõõtemikrofoni pole?

                Comment


                  #9
                  Mõõtemikrofoni ei ole. Tundlikus tundub kuidagi tõesti madal. Muutsin veel Moreli filtrit, Lõikesagedus ikka 3khz.
                  Click image for larger version

Name:	3.JPG
Views:	0
Size:	76,1 KB
ID:	1111015
                  Click image for larger version

Name:	3-3.JPG
Views:	0
Size:	138,2 KB
ID:	1111016
                  Vaatasin lisaks Peerless DA25TX00-08 tweetrit. Hetkel täiesti allahinnatuna saadaval. Viisin lõikesageduse 2,1khz lähedale mis peaks sobima rohkem midbassile. Hetkel jääb 1,5khz juurde jõnks midbassi eripärast ja kastist tuleneb 6,5khz peal 1db lohk.
                  Click image for larger version

Name:	3.JPG
Views:	0
Size:	38,3 KB
ID:	1111017
                  Click image for larger version

Name:	3-3.JPG
Views:	0
Size:	139,3 KB
ID:	1111018


                  Comment


                    #10
                    Muutsin peerless tweetri asukohta veidi ja tulemus läks paremaks. Väga tundlik programm.Click image for larger version

Name:	3-4.JPG
Views:	0
Size:	127,6 KB
ID:	1111020

                    Comment


                      #11
                      Kui sa eriti midagi filtrite optimiseerimisest ei tea kasuta parem VituixCAD-i see oskab filtrit optimiseerida ette antud ASK kohaseks ja teeb veel 100 muud asja mida Boxim ei oska. Lisaks uuendatakse ja parandatakse seda ikka palju tihemini kui Boximile kujunenud korra kuue aasta jooksul.
