Kuidas raadio nuppude vajutusest bluetooth-moodulile teada anda?

[ivari_s]

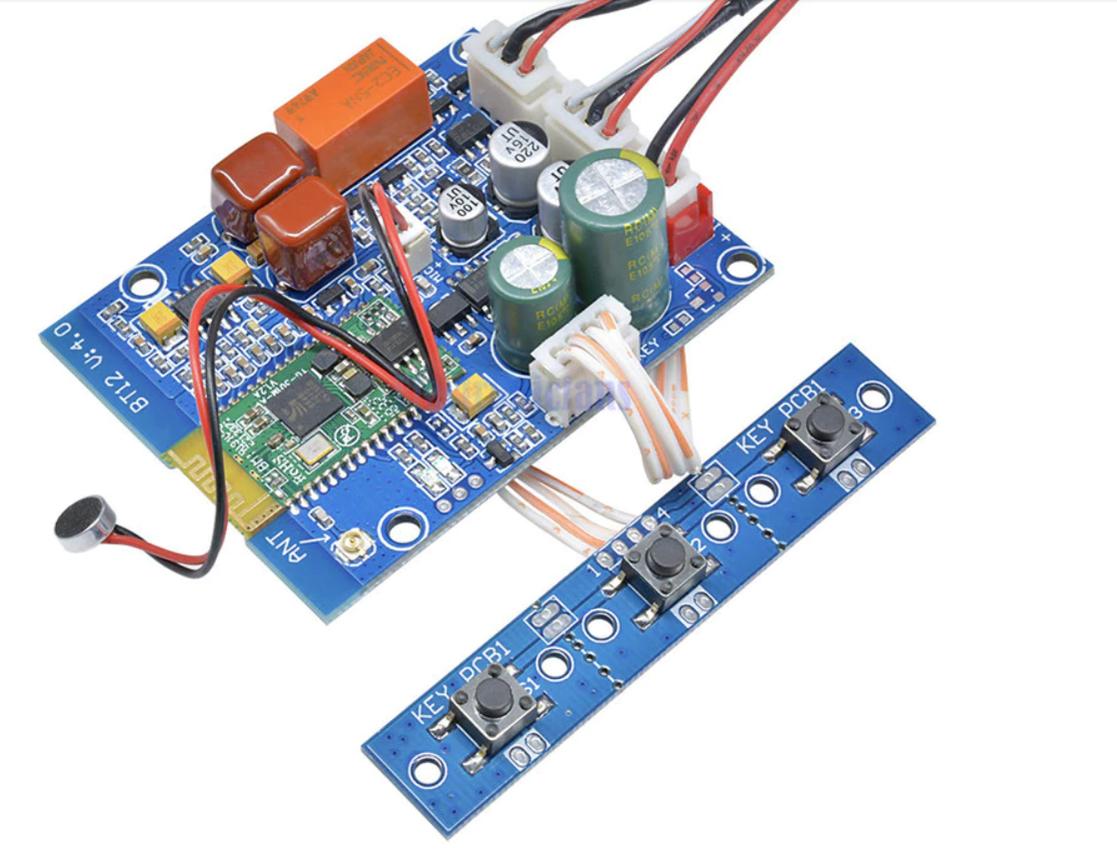

Auto raadiole on sisse pandud Bluetooth moodul. Iga kord telefoni näppida, et eelmist/järgmist lugu valida või pausi panna, on tüütu. Kuidas saada need kolm funktsiooni tööle maki enda nuppude vajutamisega? BT moodulil on kolm nuppu täpselt nende funktsioonide jaoks olemas.



Võiks töötada sarnaselt nagu siin:
https://youtu.be/Hol6k51K97E?t=129


Mõtted teretulnud

[stosoorok]

Vs: Kuidas raadio nuppude vajutusest bluetooth moodulile teada anda?

Ühenda maki nupud mooduli nuppudega, või pane nupumoodul kuskile mugavasse kohta.

[ivari_s]

Vs: Kuidas raadio nuppude vajutusest bluetooth moodulile teada anda?

Nupumooduli salongi peitmine pole kahjuks rahuldav lahendus. Raadio enda nuppude alla ei saa nagu ka ühendada kuna igal nupul tekib vajutades erinev takistus, millest raadio omad järeldused teeb. Kui BT mooduli nupujuhe raadio oma külge ühendatud, siis igal vajutusel nupu kontuur sulgub ja tekib 0 oomi ehk raadio nupp kaotab oma funktsiooni ka tavarežiimil, kui BT ei kasuta... Mingit kavalamat lahendust oleks vaja, kontrolleriga kuidagi? Et loeb raadio nupu vastava takistuse ja kui see klapib ta koodis olevaga, edastab kuidagi BT mooduli nuppudele?

[Erki]

Vs: Kuidas raadio nuppude vajutusest bluetooth moodulile teada anda?

Arduino Nano ntx. See loaeb pingeid 0-5V ja on 8 analoogsisendit. Digiväljundid paned jällegi BT nuppude külge. Ilmselt need nupud on nii, et seal on nivootakisti toitesse ja nupu vajutamine lülitab nivoo GND peale. Siis Arduino digiväljund on aktiivses olekus 0V ehk LOW ja muidu üldse sisend ehk INPUT, sest BT moodul kindlasti 5V sisendit ei oota.

[A.R.]

Vs: Kuidas raadio nuppude vajutusest bluetooth moodulile teada anda?

vajutusel

Vajutusel nupp liigub.
Kui nupu külge (sisse) kinnitada väike magnet
nt https://www.oomipood.ee/product/s_03_02_n_magnet_d_3mm_h_2mm_ndfeb_n48_300g?q=magn et&page=2

ja sinna magneti lähedale panna herkon, siis kaugusi valides peaks saama nupu vajutamisega herkonit lülitada.
https://www.oomipood.ee/product/search?q=herkon

Võib kasutada ka Halli andurit.
https://www.tme.eu/ee/katalog/halli-andurid_112576/?mapped_params=2193%3A1460459%3B

Või kasutada optikat nagu oli vanasti hiirtel, piluga andur.
Või lisada tavaline mikrolüliti.
VÕI .....

[Svago]

Vs: Kuidas raadio nuppude vajutusest bluetooth-moodulile teada anda?

Puurid klahvide lähedale 1...2 peenikest ava, sisse paned ühekiulise juhtme ja kasutad sensorlüliti puuteelemendina – vajutad klahvi ja sõrm puutub samaaegselt vastu juhtmeotsa (-i). Skeemi teed väljatransi, darlingtoni, loogika jne. baasil.

Mõningate nuppude korral saaks kasutada ka elektrit juhtivat liimi – nupu alumine serv katta liimiga ja alla 2 juhet kontaktiks. Kokku tuleks siis 4 juhet - neist üks ühine +.

80-datel isetehtud autoraadiol oli puutetundlik sensorlüliti tehtud KT315G transi ja KU101E türistoriga. Türistorid olid varikappide häälestuspotekate maa-ahelates ja lülitusid korda-mööda ümber mahtuvusliku tagasisidega anoodahelates. Raadiol oli 2 eraldi tööstuslikku ULL plokki ja ida-saksa A2005 baasil tehtud 2 sildvõimendit. Sensorlülitite häirekindlus oli hea.
