    Radiotehnika T101 ULL-ploki skeemi segadus

    Tere!

    Hankisin t101 tuuneri, seisukord oli teadmata, enne mind pole avatud, vahetasin kohe kõik el kondensaatorid ja korriGeerisin ukv-1-05S ploki vastavalt foorumist leitud juhistele.

    Kui hakkasin ploki pingeid kontrollima, selgus, et sellist skeemi ei õnnestu kusagilt leida, mis sobiks minu ploki pistikuga. Nimelt on minu versiooni ull pistikul jalad 1,3, 9 plaadil ühenduses.

    Kas tegemist on tehasepoolse vea, minu suutmatuse või mingi haruldase versiooniga?

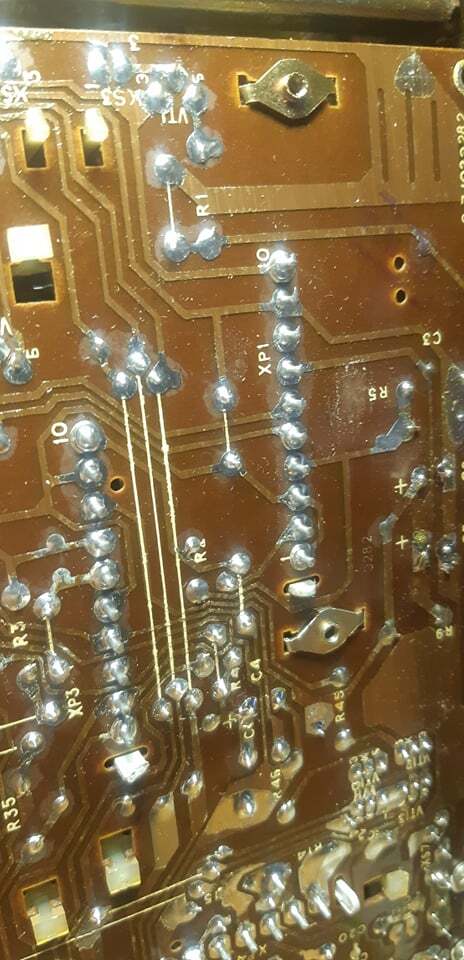

    Pilt plaadist: pin 1,3 ja 9 maas, leitud skeemidel 2,3 ja 8 maas.
    Lisatud failid
    viimati muutis kasutaja Scott; 29 10 2021, 01:07. Põhjus: järjestikpostitused kokku

    #2
    Eriti vahet pole, 1 ja 2 kontakt on ASR juhtpinge otsad, konkreetne pinge väärtus seal sõltub jaamale häälestuse täpsusest.

    Comment


      #3
      https://www.youtube.com/watch?v=yCuLnOJpGq0
      .Kui võimendile on vaja mõnda lampi siis küsida võib ikka! Lampvõimendi oli on ja jääb, ainult siin teatakse selles vähe, või üldsegi mitte!

      Comment


        #4
        Paistab jh, et see skeem siiski töötab.

        Jaamade asukohad sain lõpuks paika,
        teistele kes sama üritust tahavad läbida, siis trimmerkonded ei pruugi ennam tööle hakata ,kruvi käib tühjalt tiiru, jupp aega ei saanud pihta, miks ei anna paika keerata jaamasid ega ka tundlikust.
        Probleeme tekitas ka antennivõimendist tuleva juhtme pistik, st võimendatud antennisignaal, lõpuks ühendasin juhtme otse ukv ploki pin10-le ja xs2 pistiku tõmbasin võlja, sest tekitas huvitavat müra ja undamist.

        Ploki häälestuseks tegin ka vahejuhtme pistikuga aga kui nüüd plokk otse emaplaadile panna, siis kaovad nõrgemad jaamad ära, st vahejuhtmega on vastuvõtt tugevam.
